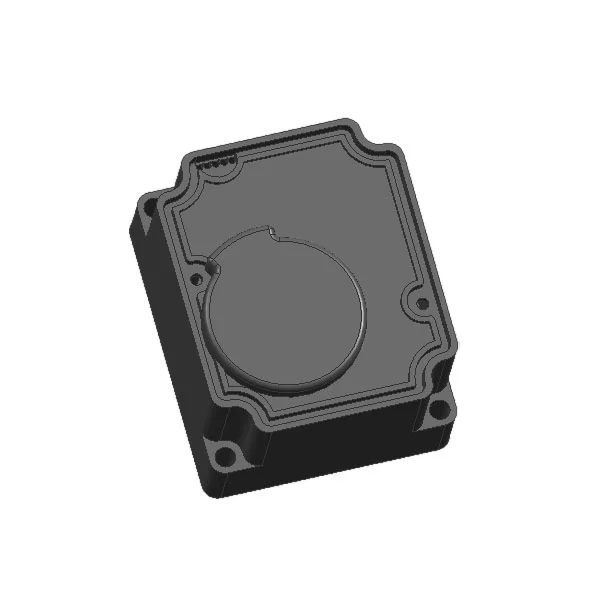

यह कम शोर वाला वॉटर मीटर गियर मोटर स्मार्ट वॉटर मीटरिंग सिस्टम के लिए बनाया गया है, जिसमें मुख्य अनुप्रयोग परिदृश्य शामिल हैं:
• वायरलेस आवासीय स्मार्ट जल मीटर
• प्रीपेड वाल्व-नियंत्रित स्मार्ट वॉटर मीटर
• रिमोट स्वचालित मीटर रीडिंग (एएमआर) सिस्टम
• DN15-DN50 जल मीटरिंग पाइपलाइनों के लिए मोटर चालित वाल्व
जब तक अन्यथा निर्दिष्ट न हो, पानी के मीटरों में उपयोग किए जाने वाले कम शोर वाले जल मीटर गियर मोटर के सभी मापदंडों का परीक्षण मानक परिवेश तापमान (23 डिग्री सेल्सियस) और रेटेड ऑपरेटिंग वोल्टेज पर किया जाता है।
1. रेटेड ऑपरेटिंग वोल्टेज: 3.6 वी डीसी
2. स्वीकार्य ऑपरेटिंग वोल्टेज रेंज: 2.5 वी - 5 वी डीसीनोट: स्वीकार्य सीमा के भीतर, उच्च इनपुट वोल्टेज उच्च आउटपुट टॉर्क प्रदान करता है, लेकिन एक्चुएटर की सेवा जीवन को कम कर देगा।
3. रेटेड वोल्टेज पर नो-लोड ऑपरेटिंग करंट: ≤ 25 एमए
4. रेटेड वोल्टेज पर लॉक्ड-रोटर (स्टॉल) करंट: ≤ 450 mA (300-सीरीज़ मोटर के लिए)
5. रेटेड आउटपुट टॉर्क:
o ≥ 1.8 एनएम (2400:1 गियर रिडक्शन अनुपात के साथ मिलान)
o ≥ 2.7 एनएम (3700:1 गियर रिडक्शन अनुपात के साथ मिलान)
6. वाल्व 90° (क्वार्टर टर्न) सक्रियण समय:
o ≤ 10 s (2400:1 गियर रिडक्शन अनुपात के साथ मिलान)
o ≤ 16 सेकंड (3700:1 गियर रिडक्शन अनुपात के साथ मिलान)
7. मानक गियर रिडक्शन अनुपात विकल्प: 2400:1, 3700:1
8. तार अनुक्रम परिभाषा (डब्ल्यूएसडी)
| तार का रंग | कोर फ़ंक्शन परिभाषा |
| नीला | वाल्व इन-पोजीशन स्विच सिग्नल खोलें |
| सफ़ेद | इन-पोजीशन सिग्नल के लिए सामान्य टर्मिनल (COM)। |
| पीला | वाल्व क्लोज-इन-पोजीशन स्विच सिग्नल |
| काला | डीसी पावर पॉजिटिव पोल (+) |
| लाल | डीसी पावर नकारात्मक ध्रुव (-) |
| नोट: तार अनुक्रम, रंग कोडिंग और तार की लंबाई को ग्राहक की विशिष्ट आवश्यकताओं के अनुसार पूरी तरह से अनुकूलित किया जा सकता है। |
इनग्रेस प्रोटेक्शन (आईपी) रेटिंग: आईपी67नोट: आईपी67 डस्ट-टाइट और पानी विसर्जन संरक्षण प्रदर्शन केवल तभी प्राप्त होता है जब एक्चुएटर को सही ढंग से इकट्ठा किया जाता है और मैचिंग सीलबंद वॉटर मीटर हाउसिंग के साथ मजबूती से तय किया जाता है।
प्रश्न: केवाई-59 एक्चुएटर किस पाइप आकार के साथ संगत है?
ए: कम शोर वाले वॉटर मीटर गियर मोटर को डीएन15 से डीएन50 वॉटर मीटर वाल्वों के लिए डिज़ाइन किया गया है, जिसमें विभिन्न पाइप व्यास और कामकाजी परिस्थितियों के लिए अलग-अलग टॉर्क आवश्यकताओं से मेल खाने के लिए दो गियर कटौती अनुपात विकल्प हैं।
प्रश्न: क्या तार अनुक्रम और तार विनिर्देशों को अनुकूलित किया जा सकता है?
उत्तर: हाँ. हम आपकी विशिष्ट असेंबली, इंस्टॉलेशन और नियंत्रण प्रणाली आवश्यकताओं को पूरा करने के लिए तार अनुक्रम, रंग कोडिंग, तार की लंबाई और तार गेज के पूर्ण अनुकूलन का समर्थन करते हैं।
प्रश्न: क्या IP67 रेटिंग दीर्घकालिक पानी के भीतर ऑपरेशन का समर्थन करती है?
ए: मानक IP67 रेटिंग सुनिश्चित करती है कि इकाई धूल-रोधी है और 30 मिनट तक 1 मीटर तक पानी में अस्थायी विसर्जन के लिए प्रतिरोधी है। पानी के मीटर के कामकाजी परिदृश्यों में लंबे समय तक जलमग्न संचालन के लिए, स्थिर सुरक्षा प्रदर्शन को बनाए रखने के लिए इसे मिलान किए गए सीलबंद पानी के मीटर आवास के साथ सही ढंग से इकट्ठा किया जाना चाहिए।
प्रश्न: केवाई-59 के लिए किस बिजली आपूर्ति की सिफारिश की जाती है?
ए: रेटेड ऑपरेटिंग वोल्टेज 3.6 वी डीसी है, जिसकी स्वीकार्य कार्य सीमा 2.5 वी से 5 वी डीसी है। हम टॉर्क प्रदर्शन, कम बिजली की खपत और लंबी सेवा जीवन को संतुलित करने के लिए एक स्थिर 3.6 वी लिथियम बैटरी बिजली आपूर्ति का उपयोग करने की सलाह देते हैं।
