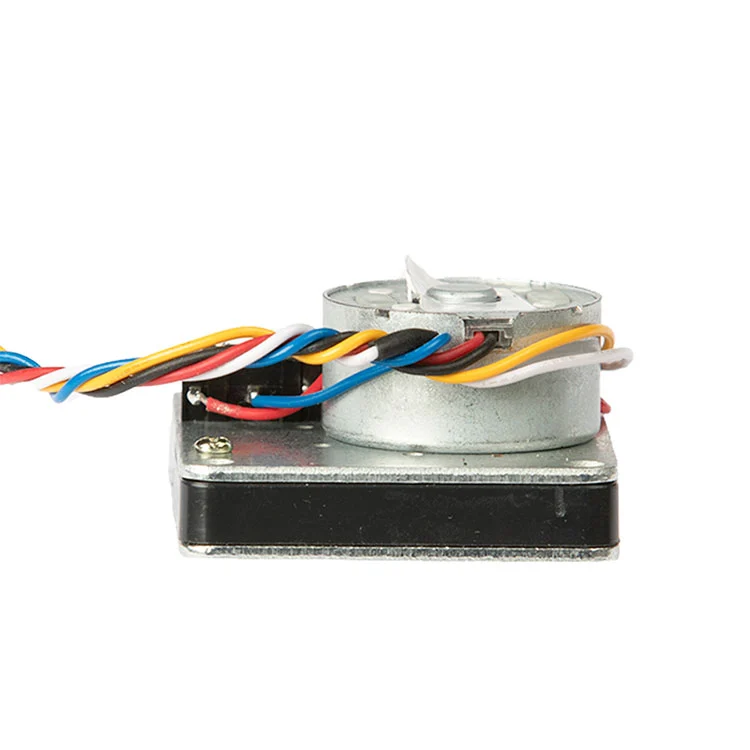

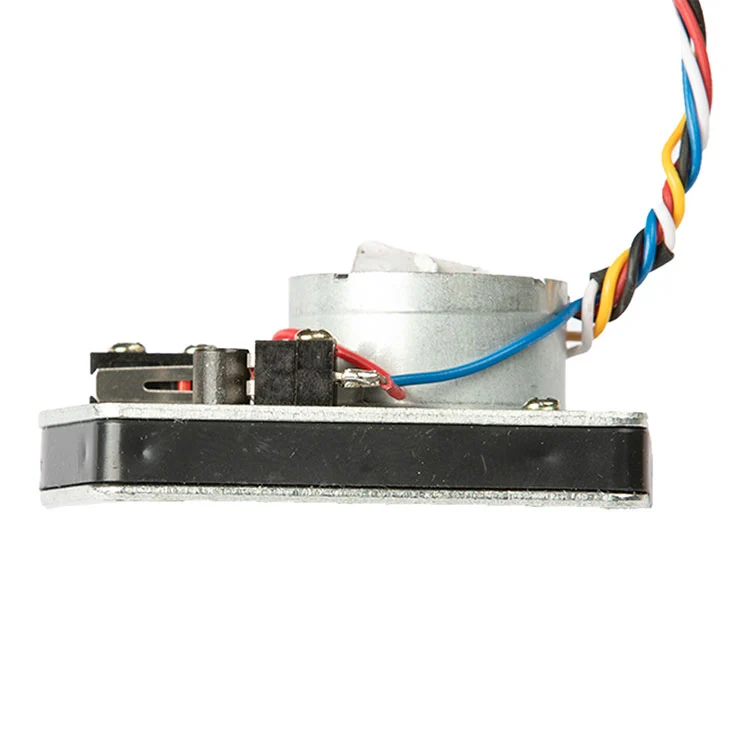

जल मीटर बॉल वाल्व नियंत्रक एक्चुएटर

बॉल वाल्व एक्चुएटर वास्तव में खरीदारों के लिए क्या समाधान करता है

अधिकांश स्मार्ट-मीटर बॉल वाल्व विफलताएँ मोटर से नहीं आती हैं। वे पुराने वाल्वों पर जोर कम पड़ने, बैटरी पैक को अपेक्षा से अधिक तेजी से खत्म करने, या मीटर बोर्ड से मेल न खाने वाली वायरिंग से आते हैं। यह एक्चुएटर उन तीन विफलता बिंदुओं को सीधे संबोधित करता है।

• पुराने बॉल वाल्वों के लिए हेडरूम पर जोर दें।1000:1 गियर रिडक्शन के माध्यम से 15 किलोग्राम से अधिक पर रेटेड, एक्चुएटर छोटे-बोर वॉटर-मीटर बॉल वाल्व के लिए आकार का है। तकनीकी समीक्षा के दौरान वाल्व सीटिंग टॉर्क की पुष्टि करें।
• बैटरी चालित मीटरों के लिए कम करंट ड्रा।3.6V नाममात्र पर ऑपरेटिंग करंट ≤25 mA है, 450 mA के लॉक-रोटर करंट के साथ। कम ऑपरेटिंग करंट एक्चुएटर को अत्यधिक नाली के बिना ड्राई-सेल पैक से चलने की अनुमति देता है, जबकि लॉक-रोटर आंकड़ा आपके ड्राइवर सर्किट को बताता है कि वाल्व सीटिंग के दौरान क्या उम्मीद की जानी चाहिए।

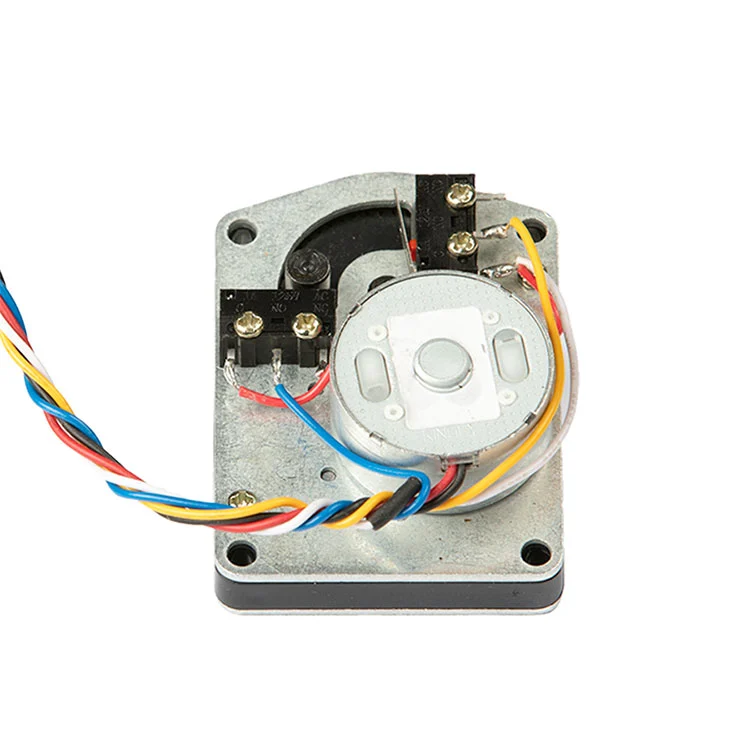

• पांच-तार नियंत्रण मीटर बोर्ड से मेल खाता है।लाल सकारात्मक, काला नकारात्मक, नीला खुला, सफेद COM, पीला बंद। वायरिंग योजना बिजली को खुले/बंद नियंत्रण संकेतों से अलग करती है, इसलिए एक्चुएटर को मीटर बोर्ड के मौजूदा नियंत्रण तर्क द्वारा संचालित किया जा सकता है।
• गैर-विद्युतीकृत मीटर गड्ढों के लिए डिज़ाइन किया गया।एक्चुएटर आवासीय, भूमिगत और गैर-विद्युतीकृत स्थापना परिदृश्यों के लिए है जहां 220V मेन या समर्पित पावर केबल चलाना अव्यावहारिक है।

खरीदारों को ऑर्डर देने से पहले तकनीकी विशिष्टताओं को सत्यापित करना चाहिए

नीचे दी गई तालिका मानक बॉल वाल्व एक्चुएटर कॉन्फ़िगरेशन को दर्शाती है। जहां आपका मीटर प्लेटफ़ॉर्म एक अलग वोल्टेज, थ्रस्ट कर्व या वायरिंग कन्वेंशन पर काम करता है, इन मापदंडों को ओईएम समीक्षा के दौरान अनुकूलित किया जा सकता है।

यदि आपका मीटर बोर्ड एक अलग नियंत्रण सिग्नल ध्रुवीयता प्रदान करता है या एक अलग कनेक्टर का उपयोग करता है, तो कैये की इंजीनियरिंग टीम वायरिंग की समीक्षा कर सकती है और एक असंगत मीटर प्लेटफॉर्म में एक मानक हार्नेस को मजबूर करने के बजाय एक मिलान कॉन्फ़िगरेशन का प्रस्ताव कर सकती है।

एकीकरण, वायरिंग और माउंटिंग: इंजीनियर सबसे पहले क्या पूछते हैं

ओईएम खरीदारों के लिए, एक्चुएटर केवल उतना ही अच्छा है जितना मीटर हाउसिंग, बॉल वाल्व स्टेम और कंट्रोल बोर्ड के साथ फिट होता है। यह एक्चुएटर अंतरिक्ष-बाधित स्मार्ट-मीटर बाड़ों के लिए एक कॉम्पैक्ट रूपरेखा का उपयोग करता है, जिसमें एक वायरिंग योजना होती है जो बिजली को खुले/बंद नियंत्रण संकेतों से अलग करती है।

बिजली के तार.लाल सकारात्मक है, काला नकारात्मक है। ड्राइव सर्किट का आकार 450 एमए के लॉक-रोटर करंट के लिए होना चाहिए, भले ही सामान्य ऑपरेटिंग करंट ≤25 एमए हो, क्योंकि वाल्व सीटिंग थोड़े समय के लिए उच्च करंट की मांग कर सकती है। यदि एक्चुएटर फ़ील्ड-रिप्लेसेबल है तो मीटर बोर्ड पर रिवर्स-पोलरिटी सुरक्षा की सिफारिश की जाती है।

तारों को नियंत्रित करें.नीला खुला है, सफेद COM है, पीला बंद है। इस सर्किट को नियंत्रण इनपुट के रूप में माना जाना चाहिए, न कि बिजली लाइन के रूप में, और संचार मॉड्यूल से स्वतंत्र रहना चाहिए ताकि संचार विफलता वाल्व नियंत्रण को अक्षम न कर दे।

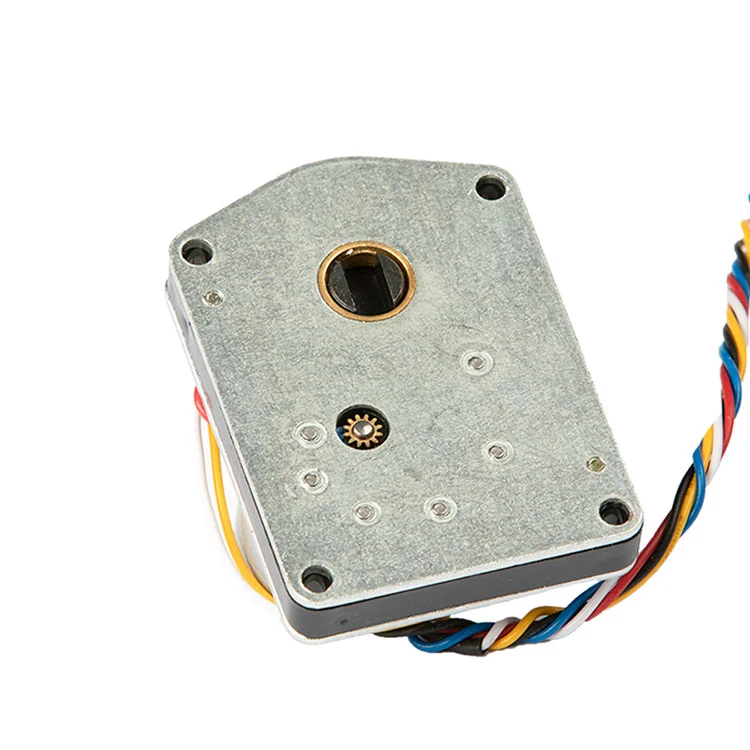

माउंटिंग इंटरफ़ेस.एक्चुएटर को बॉल वाल्व स्टेम और छोटे-बोर स्मार्ट-मीटर वाल्व बॉडी पर उपयोग किए जाने वाले माउंटिंग पैटर्न के आसपास डिज़ाइन किया गया है। वॉल्यूम रिलीज से पहले, खरीदारों को मीटर हाउसिंग के अंदर स्टेम स्क्वायर, माउंटिंग होल स्पेसिंग और एक्चुएटर ओरिएंटेशन की पुष्टि करनी चाहिए। कैये उत्पादन ऑर्डर देने से पहले मैकेनिकल फिट-चेक के लिए एक नमूना प्रदान कर सकता है।

यदि आप मीटर हाउसिंग या संपूर्ण वाल्व असेंबली का सोर्सिंग भी कर रहे हैं, तो एक्चुएटर की एक साथ समीक्षा की जा सकती हैजल मीटर खोलऔर असेंबली में इंटरफ़ेस बेमेल को कम करने के लिए वाल्व बॉडी।

बॉल वाल्व एक्चुएटर का उपयोग कहां किया जाता है: वॉल्यूम प्रोजेक्ट्स के लिए एप्लिकेशन फ़िट

एक्चुएटर को छोटे-बोर बॉल वाल्व नियंत्रण के लिए तैनात किया गया है जहां बैटरी चालित संचालन और कम करंट ड्रॉ उच्च गति एक्चुएशन से अधिक मायने रखता है। विशिष्ट वॉल्यूम अनुप्रयोगों में शामिल हैं:

क्योंकि एक्चुएटर कैये के व्यापक जल-मीटर घटक प्लेटफ़ॉर्म का हिस्सा है, कई घटकों की सोर्सिंग करने वाले खरीदार योग्यता और लॉजिस्टिक्स को समेकित कर सकते हैं। यदि आपके प्रोजेक्ट को मीटर स्तर पर वायरलेस संचार की भी आवश्यकता है, तो एक्चुएटर को कैये के साथ काम करने के लिए डिज़ाइन किया गया हैवायरलेस जल मीटरप्लैटफ़ॉर्म। आप पूरी समीक्षा भी कर सकते हैंजल मीटर एक्चुएटर रेंजसंबंधित मॉडलों के लिए.

गुणवत्ता, संगति, और "निर्माता" का वास्तव में यहाँ क्या मतलब है

बी2बी खरीदारों के लिए, "निर्माता" का मतलब प्रक्रिया नियंत्रण होना चाहिए, न कि केवल एक कैटलॉग वाली ट्रेडिंग कंपनी। कैये एक ISO 9001 गुणवत्ता प्रणाली संचालित करता है, एक्चुएटर असेंबलियों के लिए स्वचालित उत्पादन चलाता है, और दो दशकों से अधिक समय से जल-मीटर एक्चुएटर्स का उत्पादन कर रहा है। यह बॉल वाल्व एक्चुएटर उस उत्पादन आधार से तीन ठोस तरीकों से लाभान्वित होता है:

बैच संगति.गियर को नियंत्रित आयामों के अनुसार मशीनीकृत किया जाता है। स्वचालित असेंबली गियर जाल, थ्रस्ट आउटपुट और प्रतिक्रिया समय में यूनिट-टू-यूनिट भिन्नता को कम कर देती है - जब आप एक उपयोगिता परियोजना में हजारों एक्चुएटर्स स्थापित कर रहे हों तो यह महत्वपूर्ण है।

आगामी निरीक्षण और अंतिम परीक्षण।मानक उत्पादन में वर्तमान ड्रॉ, प्रतिक्रिया समय और वाल्व यात्रा के लिए कार्यात्मक जांच शामिल है। खरीदार वॉल्यूम ऑर्डर देने से पहले निरीक्षण प्रोटोकॉल और नमूना योजना का अनुरोध कर सकते हैं।

पता लगाने की क्षमता।मॉडल कोड, उत्पादन बैच और परीक्षण रिकॉर्ड बनाए रखे जाते हैं ताकि यदि कोई फ़ील्ड समस्या सामने आती है, तो परियोजना में प्रत्येक एक्चुएटर को संदिग्ध मानने के बजाय प्रभावित आबादी को अलग किया जा सके। कैये के उत्पादन आधार और गुणवत्ता प्रणाली के बारे में अधिक जानकारी के लिए देखेंकंपनी प्रोफाइल और विनिर्माण अवलोकन.

OEM अनुकूलन और खरीद शर्तें

बॉल वाल्व एक्चुएटर एक मानक इकाई के रूप में उपलब्ध है, लेकिन मानक का मतलब निश्चित नहीं है। ओईएम और प्रोजेक्ट खरीदारों के लिए, निम्नलिखित आइटम आमतौर पर तकनीकी समीक्षा के बाद अनुकूलित किए जाते हैं:

केबल और कनेक्टर.आपके मीटर हाउसिंग और असेंबली फिक्स्चर से मेल खाने के लिए केबल की लंबाई, वायर गेज, रंग कोड और कनेक्टर प्रकार निर्दिष्ट किया जा सकता है।

तर्क पर नियंत्रण रखें.खुले/बंद सिग्नल ध्रुवीयता और COM कॉन्फ़िगरेशन को आपके मीटर बोर्ड के साथ संरेखित किया जा सकता है।

जोर और गियर अनुपात.उच्च सीटिंग थ्रस्ट या भिन्न स्टेम ज्यामिति वाले वाल्वों के लिए, वैकल्पिक गियर अनुपात या मोटर टियर मानक 1000:1 कॉन्फ़िगरेशन से अधिक उपयुक्त हो सकता है।

ब्रांडिंग और पैकेजिंग।वॉल्यूम ऑर्डर के लिए निजी-लेबल मार्किंग, न्यूट्रल पैकेजिंग और प्रोजेक्ट-विशिष्ट लेबलिंग उपलब्ध हैं।

विशिष्ट MOQ और लीड समय की पुष्टि कोटेशन पर की जाती है। ऑर्डर की मात्रा और घटक की उपलब्धता के आधार पर मानक डिलीवरी आमतौर पर पीओ और नमूना पुष्टि के 15-30 दिनों के बाद होती है।

खरीद अक्सर पूछे जाने वाले प्रश्न

क्या आप निर्माता हैं?
हाँ। 30 से अधिक वर्षों के उत्पादन अनुभव के साथ काइये का अपना कारखाना है।

क्या आप इस उत्पाद को हमारी आवश्यकताओं के अनुसार पैक कर सकते हैं?
हाँ। वॉल्यूम ऑर्डर के लिए अनुकूलित पैकेजिंग और लेबलिंग का स्वागत है।

नियमित ऑर्डर के लिए डिलीवरी का समय क्या है?
डिलीवरी का समय आम तौर पर 15-30 दिन होता है, और मॉडल अवधि और ऑर्डर मात्रा के आधार पर कम या अधिक हो सकता है।

वायरिंग परिभाषा क्या है?
लाल सकारात्मक है, काला नकारात्मक है, नीला खुला है, सफेद COM है, और पीला करीब है।

वाटरप्रूफ रेटिंग क्या है?
मानक कॉन्फ़िगरेशन आईपी रेटिंग निर्दिष्ट नहीं करता है। बाहरी या जलमग्न प्रतिष्ठानों के लिए इंजीनियरिंग के साथ आवश्यक आईपी स्तर की पुष्टि करें।

क्या यह 3.6V ड्राई-सेल बैटरी स्मार्ट वॉटर मीटर के साथ संगत है?
हाँ। एक्चुएटर को 2.5-5V की परिचालन योग्य वोल्टेज रेंज के साथ 3.6V DC सिस्टम के लिए डिज़ाइन किया गया है। तकनीकी समीक्षा के दौरान मीटर बोर्ड नियंत्रण तर्क और वाल्व लोड की पुष्टि करें।
