यदि आप स्मार्ट वॉटर मीटर के लिए बैटरी चालित वाल्व एक्चुएटर्स की सोर्सिंग कर रहे हैं, तो मुख्य प्रश्न हमेशा एक जैसे होते हैं: क्या यह पुराने वाल्वों पर टॉर्क बनाए रखेगा, यह मीटर के ड्राई-सेल पैक पर कितनी देर तक चलेगा, और क्या वायरिंग बिना किसी बदलाव के आपके मीटर बोर्ड से मेल खाएगी? यह 3.6V एक्चुएटर उन तीन बाधाओं के आसपास बनाया गया है।
कैये ने स्मार्ट मीटरिंग के शुरुआती दौर से ही वार्षिक एक्चुएटर क्षमता के साथ वॉटर मीटर एक्चुएटर्स का निर्माण किया है10 मिलियन सेटऔर हार्डवेयर और नियंत्रण-वाल्व उत्पादन का 30 से अधिक वर्षों का अनुभव। यह ड्राई-सेल एक्चुएटर उस वॉल्यूम-सिद्ध प्लेटफ़ॉर्म का हिस्सा है - जो OEM एकीकरण, बैच स्थिरता और पूर्वानुमानित लीड समय के लिए इंजीनियर किया गया है।
नीचे आपको वास्तविक कामकाजी पैरामीटर, वायरिंग तर्क, खरीद सीमाएं और तकनीकी प्रश्न मिलेंगे जो आपकी इंजीनियरिंग टीम किसी नमूने को मंजूरी देने से पहले पूछेगी।
अधिकांश बैटरी चालित मीटर वाल्व विफलताएँ मोटर से नहीं आती हैं। वे पुराने वाल्वों पर टॉर्क कम पड़ने, बैटरी पैक को अपेक्षा से अधिक तेजी से खत्म करने, या मीटर बोर्ड से मेल न खाने वाली वायरिंग से आते हैं। यह एक्चुएटर उन तीन विफलता बिंदुओं को सीधे संबोधित करता है।
1500:1 मेटल-गियर रिडक्शन के माध्यम से ≥1.8 N·m पर रेटेड, एक्चुएटर छोटे-बोर वॉटर-मीटर वाल्व के लिए आकार का है। धातु के गियर को मशीनीकृत किया जाता है, न कि सिंटर से, जो लंबी साइकिलिंग के दौरान टॉर्क आउटपुट को संरक्षित रखता है और रुकने की स्थिति में दांतों के टूटने का खतरा कम करता है।
3.6V नाममात्र पर ऑपरेटिंग करंट ≤25 mA है, 550 mA के लॉक-रोटर करंट के साथ। कम ऑपरेटिंग करंट वह है जो एक्चुएटर को अत्यधिक बैटरी खत्म किए बिना एक मानक ड्राई-सेल पैक से चलने की अनुमति देता है, जबकि लॉक-रोटर आंकड़ा आपके ड्राइवर सर्किट को बताता है कि वाल्व सीटिंग के दौरान क्या उम्मीद की जानी चाहिए।

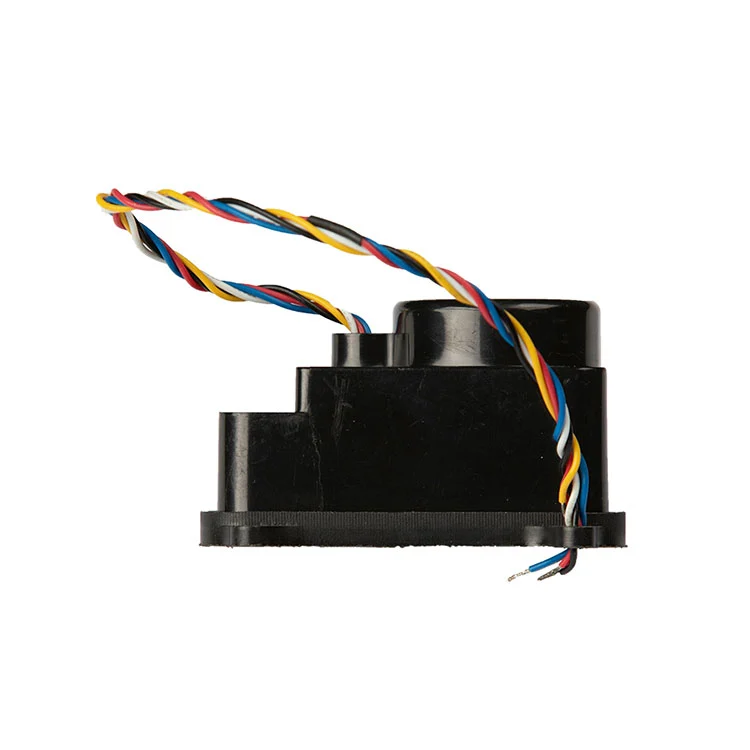

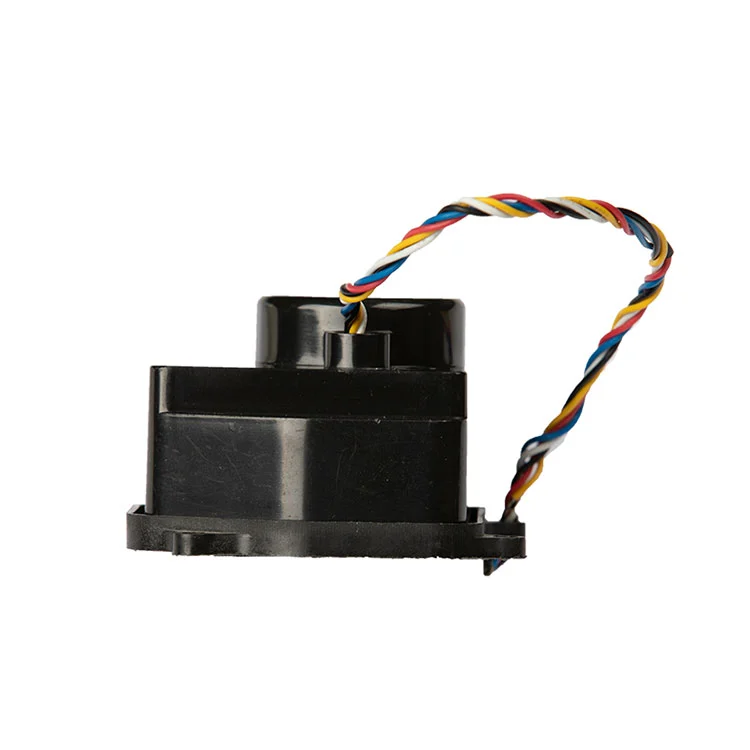

लाल नकारात्मक, काला सकारात्मक, नीला खुला, सफेद COM, पीला बंद। वायरिंग योजना बिजली को खुले/बंद नियंत्रण संकेतों से अलग करती है, इसलिए एक्चुएटर को अलग रिले बोर्ड जोड़े बिना मीटर बोर्ड के मौजूदा नियंत्रण तर्क द्वारा संचालित किया जा सकता है।
एक्चुएटर आवासीय, भूमिगत और गैर-विद्युतीकृत स्थापना परिदृश्यों के लिए है जहां 220V मेन या समर्पित पावर केबल चलाना अव्यावहारिक है। यह साइट पावर इंफ्रास्ट्रक्चर के बिना स्थिर वाल्व नियंत्रण और सिग्नल फीडबैक का समर्थन करता है।
नीचे दी गई तालिका मानक ड्राई-सेल एक्चुएटर कॉन्फ़िगरेशन को दर्शाती है। जहां आपका मीटर प्लेटफ़ॉर्म एक अलग वोल्टेज, टॉर्क कर्व या वायरिंग कन्वेंशन पर काम करता है, इन मापदंडों को ओईएम समीक्षा के दौरान अनुकूलित किया जा सकता है।
| पैरामीटर | मानक मान | खरीद नोट |
|---|---|---|
| रेटेड वोल्टेज | 3.6 वी डीसी | मीटर ड्राई-सेल पैक के साथ संगतता की पुष्टि करें |
| संचालन योग्य वोल्टेज रेंज | 2.5-5 वी डीसी | रेंज के भीतर उच्च वोल्टेज अधिक टॉर्क प्रदान करता है लेकिन जीवनकाल छोटा कर देता है |
| ऑपरेटिंग करंट | ≤25 एमए | वाल्व यात्रा के दौरान पीक करंट के लिए बजट, न कि केवल स्टैंडबाय के लिए |
| लॉक्ड-रोटर करंट | 550 एमए | ड्राइवर और सुरक्षा सर्किट आकार के लिए उपयोगी |
| आउटपुट टॉर्क | ≥1.8 एनएम | रेटेड वोल्टेज पर मापा गया; वाल्व सीटिंग टॉर्क के विरुद्ध पुष्टि करें |
| कमी अनुपात | 1500:1 | छोटे-बोर जल-मीटर वाल्व प्लेटफ़ॉर्म से मेल खाता है |
| वाल्व प्रतिक्रिया समय | ≤8 एस | रेटेड वोल्टेज पर ओपन-टू-क्लोज या क्लोज-टू-ओपन |
| तारों | लाल नकारात्मक, काला सकारात्मक, नीला खुला, सफेद COM, पीला बंद | केबल की लंबाई, कनेक्टर और तार का रंग अनुकूलित किया जा सकता है |
यदि आपका मीटर बोर्ड एक अलग नियंत्रण सिग्नल ध्रुवीयता प्रदान करता है या एक अलग कनेक्टर का उपयोग करता है, तो कैये की इंजीनियरिंग टीम वायरिंग की समीक्षा कर सकती है और एक असंगत मीटर प्लेटफॉर्म में एक मानक हार्नेस को मजबूर करने के बजाय एक मिलान कॉन्फ़िगरेशन का प्रस्ताव कर सकती है।

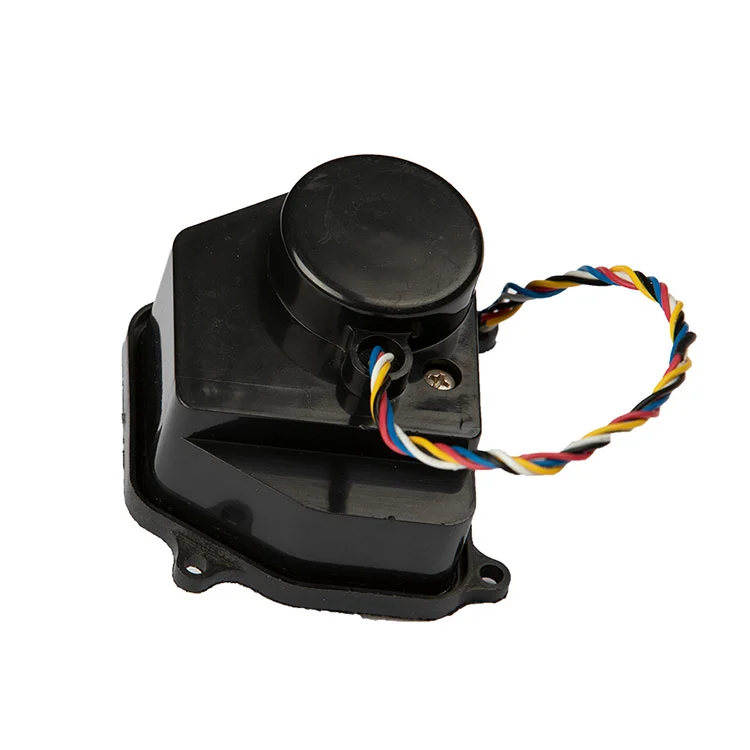

ओईएम खरीदारों के लिए, एक्चुएटर केवल उतना ही अच्छा है जितना मीटर हाउसिंग, वाल्व स्टेम और कंट्रोल बोर्ड के साथ फिट होता है। यह ड्राई-सेल एक्चुएटर अंतरिक्ष-बाधित स्मार्ट-मीटर बाड़ों के लिए एक कॉम्पैक्ट रूपरेखा का उपयोग करता है, जिसमें एक वायरिंग योजना होती है जो बिजली को खुले/बंद नियंत्रण संकेतों से अलग करती है।
बिजली के तार.लाल नकारात्मक है, काला सकारात्मक है। ड्राइव सर्किट का आकार 550 एमए के लॉक-रोटर करंट के लिए होना चाहिए, भले ही सामान्य ऑपरेटिंग करंट ≤25 एमए हो, क्योंकि वाल्व सीटिंग थोड़े समय के लिए उच्च करंट की मांग कर सकती है। यदि एक्चुएटर फ़ील्ड-रिप्लेसेबल है तो मीटर बोर्ड पर रिवर्स-पोलरिटी सुरक्षा की सिफारिश की जाती है।
तारों को नियंत्रित करें.नीला खुला है, सफेद COM है, पीला बंद है। इस सर्किट को नियंत्रण इनपुट के रूप में माना जाना चाहिए, न कि बिजली लाइन के रूप में, और संचार मॉड्यूल से स्वतंत्र रहना चाहिए ताकि संचार विफलता वाल्व नियंत्रण को अक्षम न कर दे।

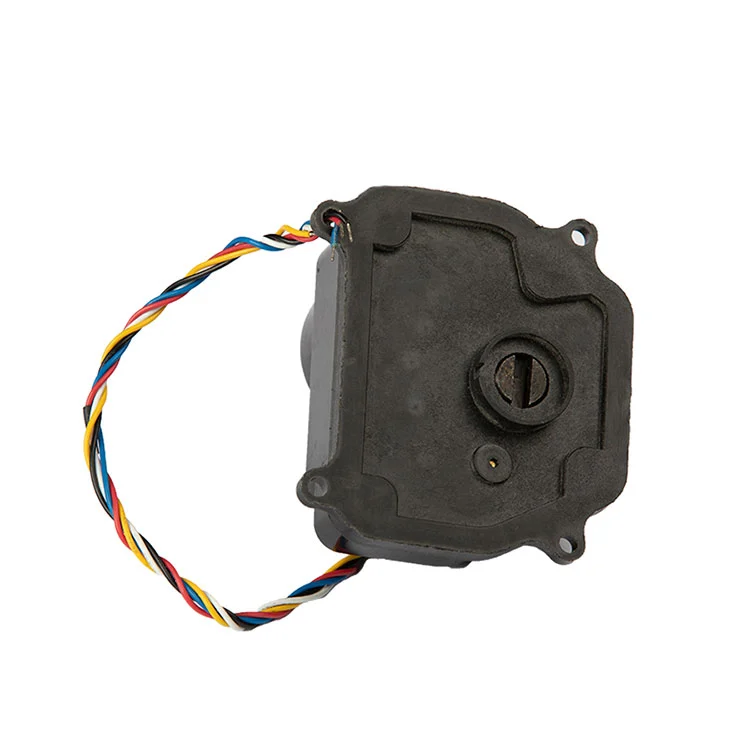

माउंटिंग इंटरफ़ेस.एक्चुएटर को छोटे-बोर स्मार्ट-मीटर वाल्व निकायों पर उपयोग किए जाने वाले वाल्व स्टेम और माउंटिंग पैटर्न के आसपास डिज़ाइन किया गया है। वॉल्यूम रिलीज से पहले, खरीदारों को मीटर हाउसिंग के अंदर स्टेम स्क्वायर, माउंटिंग होल स्पेसिंग और एक्चुएटर ओरिएंटेशन की पुष्टि करनी चाहिए। कैये उत्पादन ऑर्डर देने से पहले मैकेनिकल फिट-चेक के लिए एक नमूना प्रदान कर सकता है।
यदि आप मीटर हाउसिंग या संपूर्ण वाल्व असेंबली का सोर्सिंग भी कर रहे हैं, तो एक्चुएटर की एक साथ समीक्षा की जा सकती हैजल मीटर खोलऔर असेंबली में इंटरफ़ेस बेमेल को कम करने के लिए वाल्व बॉडी।
एक्चुएटर को छोटे-बोर वाल्व नियंत्रण के लिए तैनात किया गया है जहां बैटरी चालित संचालन और कम वर्तमान ड्रॉ उच्च गति एक्चुएशन से अधिक मायने रखता है। विशिष्ट वॉल्यूम अनुप्रयोगों में शामिल हैं:
अपार्टमेंट इमारतों और उपयोगिता-प्रबंधित आवासीय खातों में बिलिंग नियंत्रण, बकाया प्रबंधन और रिसाव प्रतिक्रिया के लिए रिमोट ओपन/क्लोज।
भूमिगत और बाहरी मीटर स्थापना जहां 220V मुख्य या समर्पित बिजली केबल अव्यावहारिक हैं, और एक्चुएटर मीटर के ड्राई-सेल पैक से चलता है।
पुराने समुदाय के नवीकरण, परिसर जल प्रबंधन और औद्योगिक पार्क उप-मीटरिंग में बैच स्थापना जहां एक्चुएटर्स चार या पांच अंकों की मात्रा में खरीदे जाते हैं।
जल-मीटर निर्माताओं और वाल्व स्वचालन दुकानों को एक्चुएटर की आपूर्ति जो उपयोगिता के लिए शिपिंग से पहले एक्चुएटर को अपने मीटर या वाल्व उत्पाद में एकीकृत करती है।
क्योंकि एक्चुएटर कैये के व्यापक जल-मीटर घटक प्लेटफ़ॉर्म का हिस्सा है, कई घटकों की सोर्सिंग करने वाले खरीदार योग्यता और लॉजिस्टिक्स को समेकित कर सकते हैं। यदि आपके प्रोजेक्ट को मीटर स्तर पर वायरलेस संचार की भी आवश्यकता है, तो एक्चुएटर को कैये के साथ काम करने के लिए डिज़ाइन किया गया हैवायरलेस जल मीटरप्लैटफ़ॉर्म।
बी2बी खरीदारों के लिए, "निर्माता" का मतलब प्रक्रिया नियंत्रण होना चाहिए, न कि केवल एक कैटलॉग वाली ट्रेडिंग कंपनी। कैये एक ISO 9001 गुणवत्ता प्रणाली संचालित करता है, एक्चुएटर असेंबलियों के लिए स्वचालित उत्पादन चलाता है, और दो दशकों से अधिक समय से जल-मीटर एक्चुएटर्स का उत्पादन कर रहा है। यह ड्राई-सेल एक्चुएटर उस उत्पादन आधार से तीन ठोस तरीकों से लाभान्वित होता है:
बैच संगति.धातु गियर को नियंत्रित आयामों के अनुसार मशीनीकृत किया जाता है। स्वचालित असेंबली गियर जाल, टॉर्क आउटपुट और प्रतिक्रिया समय में यूनिट-टू-यूनिट भिन्नता को कम कर देती है - जब आप एक उपयोगिता परियोजना में हजारों एक्चुएटर्स स्थापित कर रहे हों तो यह महत्वपूर्ण है।
आगामी निरीक्षण और अंतिम परीक्षण।मानक उत्पादन में वर्तमान ड्रॉ, प्रतिक्रिया समय और वाल्व यात्रा के लिए कार्यात्मक जांच शामिल है। खरीदार वॉल्यूम ऑर्डर देने से पहले निरीक्षण प्रोटोकॉल और नमूना योजना का अनुरोध कर सकते हैं।
पता लगाने की क्षमता।मॉडल कोड, उत्पादन बैच और परीक्षण रिकॉर्ड बनाए रखे जाते हैं ताकि यदि कोई फ़ील्ड समस्या सामने आती है, तो परियोजना में प्रत्येक एक्चुएटर को संदिग्ध मानने के बजाय प्रभावित आबादी को अलग किया जा सके। कैये के उत्पादन आधार और गुणवत्ता प्रणाली के बारे में अधिक जानकारी के लिए देखेंकंपनी प्रोफाइल और विनिर्माण अवलोकन.
ड्राई-सेल एक्चुएटर एक मानक इकाई के रूप में उपलब्ध है, लेकिन मानक का मतलब निश्चित नहीं है। ओईएम और प्रोजेक्ट खरीदारों के लिए, निम्नलिखित आइटम आमतौर पर तकनीकी समीक्षा के बाद अनुकूलित किए जाते हैं:
केबल और कनेक्टर.आपके मीटर हाउसिंग और असेंबली फिक्स्चर से मेल खाने के लिए केबल की लंबाई, वायर गेज, रंग कोड और कनेक्टर प्रकार निर्दिष्ट किया जा सकता है।
तर्क पर नियंत्रण रखें.खुले/बंद सिग्नल ध्रुवीयता और COM कॉन्फ़िगरेशन को आपके मीटर बोर्ड के साथ संरेखित किया जा सकता है।
टॉर्क और गियर अनुपात.उच्च सीटिंग टॉर्क या भिन्न स्टेम ज्यामिति वाले वाल्वों के लिए, वैकल्पिक गियर अनुपात या मोटर टियर मानक 1500:1 कॉन्फ़िगरेशन से अधिक उपयुक्त हो सकता है।

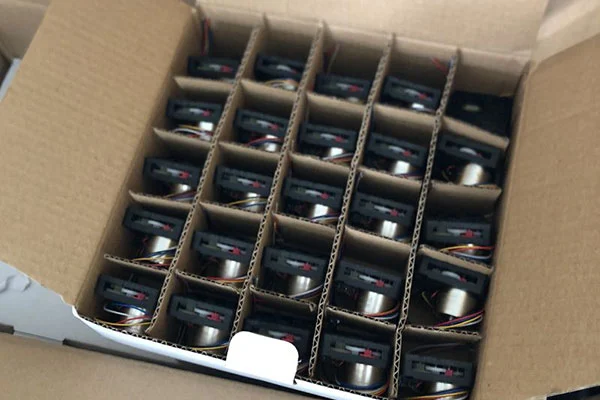

ब्रांडिंग और पैकेजिंग।वॉल्यूम ऑर्डर के लिए निजी-लेबल मार्किंग, न्यूट्रल पैकेजिंग और प्रोजेक्ट-विशिष्ट लेबलिंग उपलब्ध हैं।
मानक विन्यास के लिए विशिष्ट MOQ 500 टुकड़ों से शुरू होता है; अनुकूलित केबल, कनेक्टर या ब्रांडिंग के लिए उच्च MOQ और नमूना अनुमोदन चरण की आवश्यकता हो सकती है। मानक इकाइयों के लिए लीड समय आम तौर पर पीओ और नमूना पुष्टि के बाद 15-25 कार्य दिवस है। अंतिम MOQ और लीड समय की पुष्टि कोटेशन पर की जाती है।
न्यूनतम ऑर्डर मात्रा क्या है?
मानक विन्यास 500 टुकड़ों से शुरू होता है। अनुकूलित केबल, कनेक्टर या ब्रांडिंग के लिए उच्च MOQ और नमूना अनुमोदन चरण की आवश्यकता हो सकती है।
क्या एक्चुएटर को विभिन्न तार लंबाई या कनेक्टर्स के लिए अनुकूलित किया जा सकता है?
हाँ। आपके मीटर हाउसिंग और असेंबली फिक्स्चर से मेल खाने के लिए केबल की लंबाई, वायर गेज, रंग कोड और कनेक्टर प्रकार निर्दिष्ट किया जा सकता है।
लीड टाइम क्या है?
ऑर्डर की मात्रा और घटक की उपलब्धता के आधार पर, पीओ और नमूना पुष्टि के बाद मानक इकाइयाँ आम तौर पर 15-25 कार्य दिवसों की होती हैं।
क्या एक्चुएटर 3.6V ड्राई-सेल बैटरी चालित स्मार्ट मीटर के साथ संगत है?
हाँ। एक्चुएटर को 3.6V DC ड्राई-सेल बैटरी सिस्टम के लिए डिज़ाइन किया गया है, जिसकी संचालन योग्य वोल्टेज रेंज 2.5-5V है। तकनीकी समीक्षा के दौरान मीटर बोर्ड के नियंत्रण तर्क और वाल्व लोड की पुष्टि करें।
