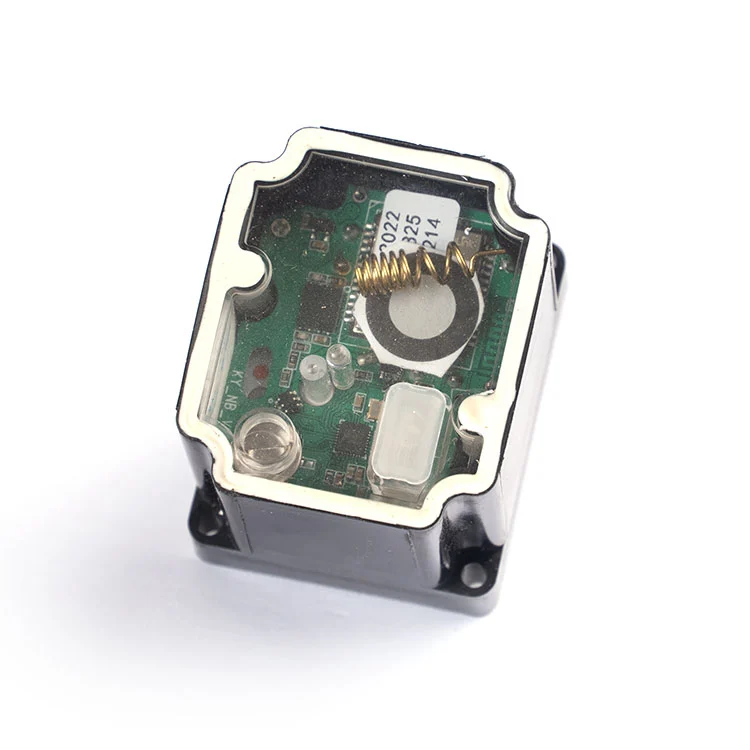

जल मीटर मॉड्यूलर एक्चुएटर

मॉड्यूलर एक्चुएटर वास्तव में खरीदारों के लिए क्या समाधान करता है

अधिकांश मॉड्यूलर-एक्चुएटर एकीकरण मुद्दे मोटर से नहीं आते हैं। वे वाल्व आकार के लिए गलत कमी अनुपात चुनने, बैटरी पैक को अपेक्षा से अधिक तेजी से खत्म करने, या कनेक्टर और तार परिभाषाओं जो मीटर बोर्ड से मेल नहीं खाते हैं, से आते हैं। यह एक्चुएटर उन तीन विफलता बिंदुओं को सीधे संबोधित करता है।

• दोहरा अनुपात वाल्व आकार से मेल खाता है।डीएन15-डीएन20 के लिए 2400:1 और डीएन25 के लिए 3700:1। 3700:1 संस्करण DN25 वाल्वों के उच्च सीटिंग टॉर्क को संभालने के लिए ≥2.7 N·m प्रदान करता है, जबकि 2400:1 संस्करण छोटे बोरों के लिए प्रतिक्रिया समय ≤10 s रखता है।
• बैटरी चालित मीटरों के लिए कम करंट ड्रा।3.6V नाममात्र पर ऑपरेटिंग करंट ≤25 mA है, 450 mA के लॉक-रोटर करंट के साथ। कम ऑपरेटिंग करंट एक्चुएटर को अत्यधिक नाली के बिना बैटरी पैक से चलने की अनुमति देता है, जबकि लॉक-रोटर आंकड़ा आपके ड्राइवर सर्किट को बताता है कि वाल्व सीटिंग के दौरान क्या उम्मीद की जानी चाहिए।
• PH-प्रकार 4P कनेक्टर, 6 तार।4 सिग्नल लाइनें और 2 बिजली तार। कनेक्टर मॉड्यूलर मीटर प्लेटफ़ॉर्म के लिए अभिप्रेत है जहां एक्चुएटर हार्ड-वायर्ड होने के बजाय बोर्ड में प्लग होता है।
• आर्द्र और बाहरी मीटर गड्ढों के लिए IP67।आवास को अस्थायी विसर्जन और धूल प्रवेश के लिए IP67 रेटिंग दी गई है, जो बाहरी मीटर बक्से, भूमिगत गड्ढों और आर्द्र उपयोगिता अलमारियाँ के लिए उपयुक्त है।

खरीदारों को ऑर्डर देने से पहले तकनीकी विशिष्टताओं को सत्यापित करना चाहिए

नीचे दी गई तालिका मानक मॉड्यूलर एक्चुएटर कॉन्फ़िगरेशन को दर्शाती है। जहां आपका मीटर प्लेटफ़ॉर्म एक अलग वोल्टेज, टॉर्क कर्व या कनेक्टर कन्वेंशन पर काम करता है, इन मापदंडों को ओईएम समीक्षा के दौरान अनुकूलित किया जा सकता है।

यदि आपका मीटर बोर्ड एक अलग कनेक्टर का उपयोग करता है या एक अलग तार परिभाषा की अपेक्षा करता है, तो कैये की इंजीनियरिंग टीम हार्नेस की समीक्षा कर सकती है और एक असंगत बोर्ड में एक मानक प्लग लगाने के बजाय एक मिलान कॉन्फ़िगरेशन का प्रस्ताव कर सकती है।

वायरिंग और कनेक्टर: इंजीनियर सबसे पहले क्या पूछते हैं

मॉड्यूलर मीटर प्लेटफ़ॉर्म के लिए, एक्चुएटर केवल उतना ही अच्छा है जितना मीटर बोर्ड, वाल्व स्टेम और बाड़े के साथ फिट होता है। यह एक्चुएटर 6 तारों के साथ PH-प्रकार 4P कनेक्टर का उपयोग करता है: 4 सिग्नल लाइनें और 2 पावर तार। प्लग को हार्ड-वायर्ड होने के बजाय सीधे मीटर बोर्ड में स्थापित करने का इरादा है।

बिजली के तार.पावर जोड़ी मोटर ड्राइव को फीड करती है। ड्राइव सर्किट का आकार 450 एमए के लॉक-रोटर करंट के लिए होना चाहिए, भले ही सामान्य ऑपरेटिंग करंट ≤25 एमए हो, क्योंकि वाल्व सीटिंग थोड़े समय के लिए उच्च करंट की मांग कर सकती है। यदि एक्चुएटर फ़ील्ड-रिप्लेसेबल है तो मीटर बोर्ड पर रिवर्स-पोलरिटी सुरक्षा की सिफारिश की जाती है।

सिग्नल वायरिंग.4 सिग्नल लाइनें खुले/बंद नियंत्रण और स्थिति फीडबैक ले जाती हैं। इस सर्किट को नियंत्रण इनपुट के रूप में माना जाना चाहिए, न कि बिजली लाइन के रूप में, और संचार मॉड्यूल से स्वतंत्र रहना चाहिए ताकि संचार विफलता वाल्व नियंत्रण को अक्षम न कर दे।

तार की परिभाषा.वर्तमान उत्पाद दस्तावेज़ीकरण में 6 तार दिखाए गए हैं लेकिन उत्पादन से पहले वास्तविक डेटाशीट के विरुद्ध रंग परिभाषाओं की पुष्टि की जानी चाहिए। नमूना अनुमोदन से पहले खरीदारों को अंतिम वायरिंग आरेख और पिनआउट का अनुरोध करना चाहिए।

माउंटिंग इंटरफ़ेस.एक्चुएटर को DN15-DN25 मॉड्यूलर स्मार्ट-मीटर वाल्व बॉडी पर उपयोग किए जाने वाले वाल्व स्टेम और माउंटिंग पैटर्न के आसपास डिज़ाइन किया गया है। वॉल्यूम रिलीज से पहले, खरीदारों को मीटर हाउसिंग के अंदर स्टेम स्क्वायर, माउंटिंग होल स्पेसिंग और एक्चुएटर ओरिएंटेशन की पुष्टि करनी चाहिए। कैये उत्पादन ऑर्डर देने से पहले मैकेनिकल फिट-चेक के लिए एक नमूना प्रदान कर सकता है।

यदि आप मीटर हाउसिंग या संपूर्ण वाल्व असेंबली का सोर्सिंग भी कर रहे हैं, तो एक्चुएटर की एक साथ समीक्षा की जा सकती हैजल मीटर खोलऔर असेंबली में इंटरफ़ेस बेमेल को कम करने के लिए वाल्व बॉडी।

मॉड्यूलर एक्चुएटर का उपयोग कहां किया जाता है: वॉल्यूम प्रोजेक्ट्स के लिए एप्लिकेशन फ़िट

एक्चुएटर को मॉड्यूलर स्मार्ट-मीटर प्लेटफ़ॉर्म के लिए तैनात किया गया है, जहां बैटरी चालित ऑपरेशन, कम करंट ड्रॉ और एक प्लग-इन कनेक्टर हाई-स्पीड एक्चुएशन से अधिक मायने रखता है। विशिष्ट वॉल्यूम अनुप्रयोगों में शामिल हैं:

• स्मार्ट आवासीय जल मीटर (DN15-DN20)।अपार्टमेंट इमारतों और उपयोगिता-प्रबंधित आवासीय खातों में बिलिंग नियंत्रण, बकाया प्रबंधन और रिसाव प्रतिक्रिया के लिए रिमोट ओपन/क्लोज। 2400:1 संस्करण का उपयोग करें.
• बड़े बोर वाले आवासीय और हल्के वाणिज्यिक मीटर (DN25)।जहां वाल्व सीटिंग टॉर्क अधिक है और विश्वसनीय क्लोजर बनाए रखने के लिए 3700:1 संस्करण की आवश्यकता है।
• गैर-विद्युतीकृत मीटर गड्ढे।भूमिगत और बाहरी मीटर स्थापना जहां 220V मुख्य या समर्पित बिजली केबल अव्यावहारिक हैं, और एक्चुएटर मीटर के बैटरी पैक से चलता है।
• ओईएम मीटर प्लेटफार्म।जल-मीटर निर्माताओं को एक्चुएटर की आपूर्ति जो उपयोगिता के लिए शिपिंग से पहले मॉड्यूलर एक्चुएटर को अपने मीटर उत्पाद में एकीकृत करती है।

क्योंकि एक्चुएटर कैये के व्यापक जल-मीटर घटक प्लेटफ़ॉर्म का हिस्सा है, कई घटकों की सोर्सिंग करने वाले खरीदार योग्यता और लॉजिस्टिक्स को समेकित कर सकते हैं। यदि आपके प्रोजेक्ट को मीटर स्तर पर वायरलेस संचार की भी आवश्यकता है, तो एक्चुएटर को कैये के साथ काम करने के लिए डिज़ाइन किया गया हैवायरलेस जल मीटरप्लैटफ़ॉर्म। आप पूरी समीक्षा भी कर सकते हैंजल मीटर एक्चुएटर रेंजसंबंधित मॉडलों के लिए.

गुणवत्ता, संगति, और "निर्माता" का वास्तव में यहाँ क्या मतलब है

बी2बी खरीदारों के लिए, "निर्माता" का मतलब प्रक्रिया नियंत्रण होना चाहिए, न कि केवल एक कैटलॉग वाली ट्रेडिंग कंपनी। कैये एक ISO 9001 गुणवत्ता प्रणाली संचालित करता है, एक्चुएटर असेंबलियों के लिए स्वचालित उत्पादन चलाता है, और दो दशकों से अधिक समय से जल-मीटर एक्चुएटर्स का उत्पादन कर रहा है। यह मॉड्यूलर एक्चुएटर उस उत्पादन आधार से तीन ठोस तरीकों से लाभान्वित होता है:

बैच संगति.गियर को नियंत्रित आयामों के अनुसार मशीनीकृत किया जाता है। स्वचालित असेंबली गियर जाल, टॉर्क आउटपुट और प्रतिक्रिया समय में यूनिट-टू-यूनिट भिन्नता को कम कर देती है - जब आप एक उपयोगिता परियोजना में हजारों एक्चुएटर्स स्थापित कर रहे हों तो यह महत्वपूर्ण है।

आगामी निरीक्षण और अंतिम परीक्षण।मानक उत्पादन में वर्तमान ड्रॉ, प्रतिक्रिया समय और वाल्व यात्रा के लिए कार्यात्मक जांच शामिल है। खरीदार वॉल्यूम ऑर्डर देने से पहले निरीक्षण प्रोटोकॉल और नमूना योजना का अनुरोध कर सकते हैं।

पता लगाने की क्षमता।मॉडल कोड, उत्पादन बैच और परीक्षण रिकॉर्ड बनाए रखे जाते हैं ताकि यदि कोई फ़ील्ड समस्या सामने आती है, तो परियोजना में प्रत्येक एक्चुएटर को संदिग्ध मानने के बजाय प्रभावित आबादी को अलग किया जा सके। कैये के उत्पादन आधार और गुणवत्ता प्रणाली के बारे में अधिक जानकारी के लिए देखेंकंपनी प्रोफाइल और विनिर्माण अवलोकन.

OEM अनुकूलन और खरीद शर्तें

मॉड्यूलर एक्चुएटर एक मानक इकाई के रूप में उपलब्ध है, लेकिन मानक का मतलब निश्चित नहीं है। ओईएम और प्रोजेक्ट खरीदारों के लिए, निम्नलिखित आइटम आमतौर पर तकनीकी समीक्षा के बाद अनुकूलित किए जाते हैं:

केबल और कनेक्टर.आपके मीटर हाउसिंग और असेंबली फिक्स्चर से मेल खाने के लिए केबल की लंबाई, वायर गेज, रंग कोड और कनेक्टर प्रकार निर्दिष्ट किया जा सकता है।

तार की परिभाषा और नियंत्रण तर्क।ओपन/क्लोज सिग्नल मैपिंग और पावर पोलारिटी को आपके मीटर बोर्ड के साथ संरेखित किया जा सकता है।

कमी अनुपात.यदि आपके वाल्व का आकार DN15-DN25 से बाहर है, या सीटिंग टॉर्क असामान्य है, तो वैकल्पिक गियर अनुपात या मोटर टियर मानक 2400:1 या 3700:1 कॉन्फ़िगरेशन से अधिक उपयुक्त हो सकता है।

ब्रांडिंग और पैकेजिंग।वॉल्यूम ऑर्डर के लिए निजी-लेबल मार्किंग, न्यूट्रल पैकेजिंग और प्रोजेक्ट-विशिष्ट लेबलिंग उपलब्ध हैं।

विशिष्ट MOQ और लीड समय की पुष्टि कोटेशन पर की जाती है। ऑर्डर की मात्रा और घटक की उपलब्धता के आधार पर मानक डिलीवरी आमतौर पर पीओ और नमूना पुष्टि के 15-30 दिनों के बाद होती है।

खरीद अक्सर पूछे जाने वाले प्रश्न

मॉड्यूलर एक्चुएटर किस बुद्धिमान जल मीटर विनिर्देश के लिए उपयुक्त है?
एक्चुएटर को DN15-DN25 बुद्धिमान जल मीटरों के लिए डिज़ाइन किया गया है। प्रत्येक कैलिबर की वाल्व नियंत्रण आवश्यकताओं से मेल खाते हुए, DN15 और DN20 मीटर के लिए 2400:1 कटौती और DN25 मीटर के लिए 3700:1 कटौती का उपयोग करें।

कम ऑपरेटिंग करंट (≤25 mA) का क्या फायदा है?
कम ऑपरेटिंग करंट बैटरी चालित मीटरों के लिए बिजली की खपत को कम करता है, बैटरी प्रतिस्थापन चक्र को बढ़ाता है, और ऑपरेशन के दौरान गर्मी और शोर को कम करता है।

कनेक्टर और वायरिंग कॉन्फ़िगरेशन क्या है?
एक्चुएटर 6 तारों के साथ PH-प्रकार 4P कनेक्टर का उपयोग करता है: 4 सिग्नल लाइनें और 2 पावर तार। ऑर्डर देने से पहले वास्तविक उत्पाद डेटाशीट के विरुद्ध सटीक तार रंग परिभाषा की पुष्टि करें।

क्या केबल, कनेक्टर या ब्रांडिंग को अनुकूलित किया जा सकता है?
हाँ। वॉल्यूम ऑर्डर के लिए केबल की लंबाई, वायर गेज, रंग कोड, कनेक्टर प्रकार और निजी-लेबल अंकन निर्दिष्ट किया जा सकता है।

नियमित ऑर्डर के लिए डिलीवरी का समय क्या है?
डिलीवरी का समय आम तौर पर 15-30 दिन होता है, और मॉडल अवधि और ऑर्डर मात्रा के आधार पर कम या अधिक हो सकता है।
