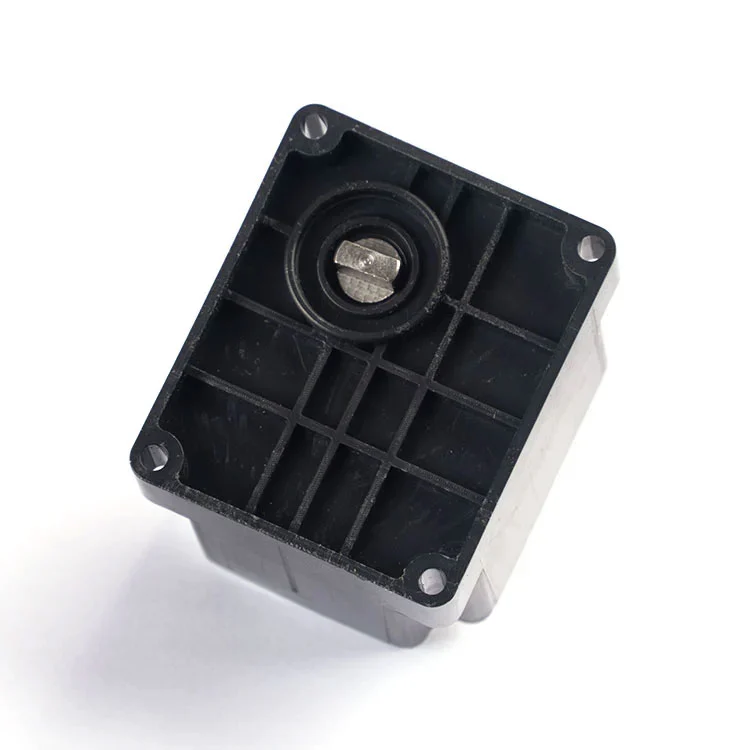

DN15-DN25 स्मार्ट वॉटर मीटर के लिए 3.6V वॉटर मीटर नो-वायर एक्चुएटर।
नो-वायर 2.0 मिमी 5-पिन प्लग-एंड-प्ले कनेक्शन, कोई केबल वेल्डिंग नहीं। 3.6V DC · 2.5–5V ऑपरेट करने योग्य · दोहरी कमी: DN15–DN20 के लिए 2400:1, DN25 के लिए 3700:1 · ≥1.8–2.7 N·m टॉर्क · ≤25 mA ऑपरेटिंग करंट · 450 mA लॉक-रोटर करंट · ≤10–16 s खुला/बंद · IP67।
स्वचालित मीटर असेंबली और बैटरी चालित स्मार्ट मीटर प्लेटफार्मों के लिए डिज़ाइन किया गया। पिन फ़ंक्शन और अनुक्रम को अनुकूलित किया जा सकता है।
OEM पिन परिभाषा, कनेक्टर और ब्रांडिंग अनुकूलन। MOQ और लीड समय की पुष्टि कोटेशन पर की गई।मिलान किए गए कोटेशन के लिए अपना मीटर प्लेटफ़ॉर्म विनिर्देश भेजें।
यदि आप स्मार्ट वॉटर मीटर उत्पादन लाइन के लिए एक्चुएटर्स की सोर्सिंग कर रहे हैं, तो अनुमोदन प्रश्न अनुमानित हैं: क्या कनेक्शन के लिए केबल वेल्डिंग की आवश्यकता है, क्या टॉर्क पुराने वाल्व पर टिकेगा, और क्या पिन परिभाषा आपके मीटर बोर्ड से बिना किसी बदलाव के मेल खाएगी? यह नो-वायर एक्चुएटर उन तीन बाधाओं के आसपास बनाया गया है।
कैये ने स्मार्ट मीटरिंग के शुरुआती दौर से ही वार्षिक एक्चुएटर क्षमता के साथ वॉटर मीटर एक्चुएटर्स का निर्माण किया है10 मिलियन सेटऔर हार्डवेयर और नियंत्रण-वाल्व उत्पादन का 30 से अधिक वर्षों का अनुभव। यह नो-वायर एक्चुएटर उस वॉल्यूम-सिद्ध प्लेटफ़ॉर्म का हिस्सा है - जो OEM एकीकरण, बैच स्थिरता और पूर्वानुमानित लीड समय के लिए इंजीनियर किया गया है।
नीचे आपको कनेक्शन तुलना, कामकाजी पैरामीटर, पिन परिभाषा, खरीद सीमा और तकनीकी प्रश्न मिलेंगे जो आपकी इंजीनियरिंग टीम किसी नमूने को मंजूरी देने से पहले पूछेगी।
2.0 मिमी 5-पिन प्लग को मीटर बोर्ड सॉकेट के साथ संरेखित करें और एक्चुएटर को वाल्व स्टेम पर रखें।
जांचें कि प्लग पूरी तरह से लगा हुआ है और पिन संपर्क स्थिर है। किसी केबल वेल्डिंग की आवश्यकता नहीं है.
बैच रिलीज़ से पहले पावर चालू करें और खुली/बंद प्रतिक्रिया, करंट ड्रा और वाल्व यात्रा को सत्यापित करें।
नीचे दी गई तालिका मानक नो-वायर एक्चुएटर कॉन्फ़िगरेशन को दर्शाती है। जहां आपका मीटर प्लेटफ़ॉर्म एक अलग वोल्टेज, टॉर्क कर्व या पिन परिभाषा पर काम करता है, इन मापदंडों को OEM समीक्षा के दौरान अनुकूलित किया जा सकता है।
| पैरामीटर | मानक मान | खरीद नोट |
|---|---|---|
| रेटेड वोल्टेज | 3.6 वी डीसी | मीटर बैटरी पैक के साथ अनुकूलता की पुष्टि करें |
| संचालन योग्य वोल्टेज रेंज | 2.5-5 वी डीसी | रेंज के भीतर उच्च वोल्टेज अधिक टॉर्क प्रदान करता है लेकिन जीवनकाल छोटा कर देता है |
| ऑपरेटिंग करंट | ≤25 एमए | वाल्व यात्रा के दौरान पीक करंट के लिए बजट, न कि केवल स्टैंडबाय के लिए |
| लॉक्ड-रोटर करंट | लगभग। 450 एमए (300-श्रृंखला मोटर) | ड्राइवर और सुरक्षा सर्किट आकार के लिए उपयोगी |
| कमी अनुपात | 2400:1 (डीएन15-डीएन20) 3700:1 (डीएन25) |
वाल्व आकार में कमी अनुपात का मिलान करें; DN25 पर 2400:1 का उपयोग न करें |
| आउटपुट टॉर्क | ≥1.8 एनएम (2400:1) ≥2.7 एनएम (3700:1) |
वाल्व सीटिंग टॉर्क और पाइप आकार के विरुद्ध पुष्टि करें |
| खुलने/बंद होने का समय | ≤10 सेकंड (2400:1) ≤16 सेकंड (3700:1) |
रेटेड वोल्टेज पर ओपन-टू-क्लोज या क्लोज-टू-ओपन |
| वाटरप्रूफ रेटिंग | आईपी67 | धूलरोधी और अस्थायी विसर्जन से सुरक्षित |
| संबंध | 2.0 मिमी 5-पिन प्लग-एंड-प्ले, कोई केबल वेल्डिंग नहीं | पिन फ़ंक्शन और अनुक्रम को अनुकूलित किया जा सकता है |
यदि आपका मीटर बोर्ड एक अलग पिन परिभाषा का उपयोग करता है या एक अलग कनेक्टर की अपेक्षा करता है, तो कैये की इंजीनियरिंग टीम इंटरफ़ेस की समीक्षा कर सकती है और एक असंगत बोर्ड में एक मानक प्लग को मजबूर करने के बजाय एक मिलान कॉन्फ़िगरेशन का प्रस्ताव कर सकती है।

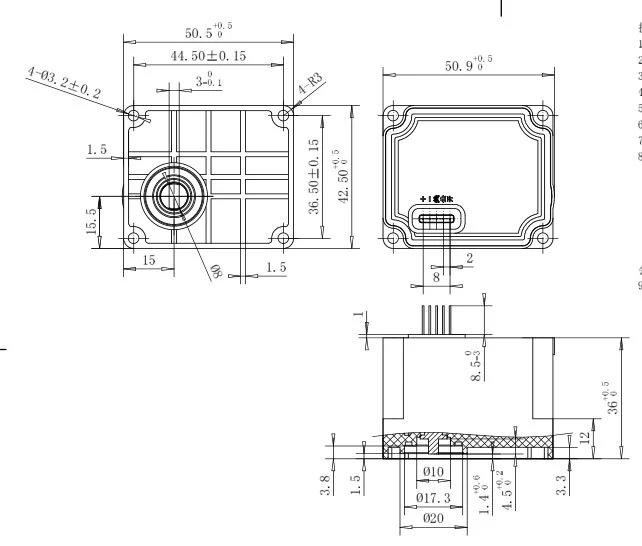

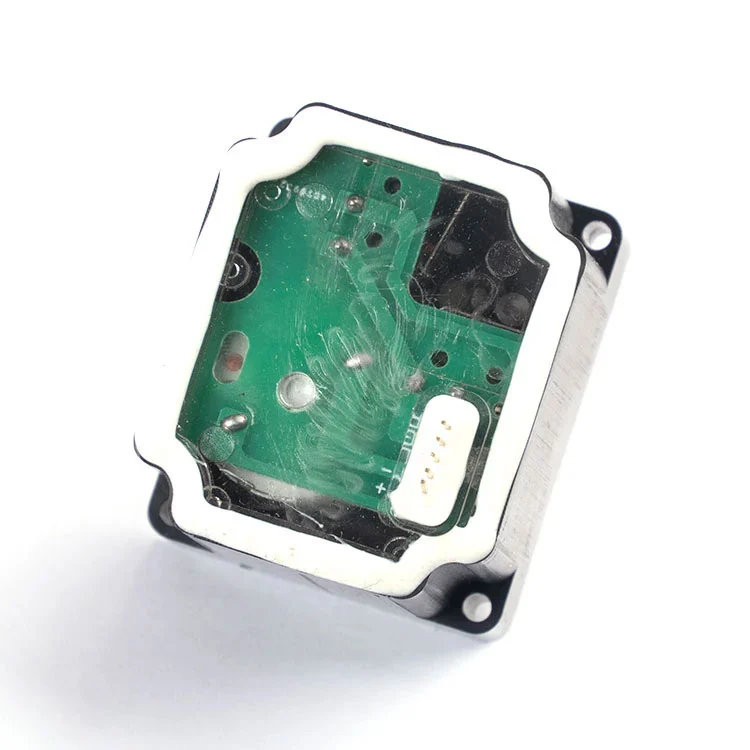

एक्चुएटर मानक 2.0 मिमी 5-पिन इंटरफ़ेस का उपयोग करता है। पिन फ़ंक्शन और अनुक्रम को आपकी परियोजना आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
| पिन नंबर (2.0मिमी) | पिन फ़ंक्शन परिभाषा |
|---|---|
| I | वाल्व खुला नियंत्रण संकेत |
| द्वितीय | सामान्य टर्मिनल (COM) |
| तृतीय | वाल्व बंद नियंत्रण संकेत |
| चतुर्थ | डीसी पावर पॉजिटिव (+) |
| V | डीसी पावर नेगेटिव (-) |
पावर पिन.पिन IV और V मोटर ड्राइव को फीड करते हैं। ड्राइव सर्किट का आकार 450 एमए के लॉक-रोटर करंट के लिए होना चाहिए, भले ही सामान्य ऑपरेटिंग करंट ≤25 एमए हो, क्योंकि वाल्व सीटिंग थोड़े समय के लिए उच्च करंट की मांग कर सकती है। यदि एक्चुएटर फ़ील्ड-रिप्लेसेबल है तो मीटर बोर्ड पर रिवर्स-पोलरिटी सुरक्षा की सिफारिश की जाती है।
पिन नियंत्रित करें.पिन I, II और III में खुला/बंद नियंत्रण और COM होता है। इस सर्किट को नियंत्रण इनपुट के रूप में माना जाना चाहिए, न कि बिजली लाइन के रूप में, और संचार मॉड्यूल से स्वतंत्र रहना चाहिए ताकि संचार विफलता वाल्व नियंत्रण को अक्षम न कर दे।
वॉल्यूम रिलीज से पहले, खरीदारों को मीटर हाउसिंग के अंदर पिन अनुक्रम, प्लग ओरिएंटेशन और एक्चुएटर स्थिति की पुष्टि करनी चाहिए। कैये उत्पादन ऑर्डर देने से पहले मैकेनिकल और इलेक्ट्रिकल फिट-चेक के लिए एक नमूना प्रदान कर सकता है।
एक्चुएटर को स्मार्ट मीटर प्लेटफार्मों के लिए तैनात किया गया है जहां प्लग-एंड-प्ले असेंबली, कम करंट ड्रॉ और एक स्थिर पिन कनेक्शन हाई-स्पीड एक्चुएशन से अधिक मायने रखता है। विशिष्ट वॉल्यूम अनुप्रयोगों में शामिल हैं:
क्योंकि एक्चुएटर कैये के व्यापक जल-मीटर घटक प्लेटफ़ॉर्म का हिस्सा है, कई घटकों की सोर्सिंग करने वाले खरीदार योग्यता और लॉजिस्टिक्स को समेकित कर सकते हैं। यदि आपके प्रोजेक्ट को मीटर स्तर पर वायरलेस संचार की भी आवश्यकता है, तो एक्चुएटर को कैये के साथ काम करने के लिए डिज़ाइन किया गया हैवायरलेस जल मीटरप्लैटफ़ॉर्म। आप पूरी समीक्षा भी कर सकते हैंजल मीटर एक्चुएटर रेंजसंबंधित मॉडलों के लिए.
बी2बी खरीदारों के लिए, "निर्माता" का मतलब प्रक्रिया नियंत्रण होना चाहिए, न कि केवल एक कैटलॉग वाली ट्रेडिंग कंपनी। कैये एक ISO 9001 गुणवत्ता प्रणाली संचालित करता है, एक्चुएटर असेंबलियों के लिए स्वचालित उत्पादन चलाता है, और दो दशकों से अधिक समय से जल-मीटर एक्चुएटर्स का उत्पादन कर रहा है। यह नो-वायर एक्चुएटर उस उत्पादन आधार से तीन ठोस तरीकों से लाभान्वित होता है:
बैच संगति.नो-वायर पिन कनेक्शन मैनुअल केबल वेल्डिंग को हटा देता है, जो एक्चुएटर असेंबली में यूनिट-टू-यूनिट भिन्नता के सबसे बड़े स्रोतों में से एक है। स्वचालित असेंबली और नियंत्रित पिन आयाम संपर्क प्रतिरोध और प्रतिक्रिया समय में भिन्नता को कम करते हैं।
आगामी निरीक्षण और अंतिम परीक्षण।मानक उत्पादन में वर्तमान ड्रॉ, प्रतिक्रिया समय और वाल्व यात्रा के लिए कार्यात्मक जांच शामिल है। खरीदार वॉल्यूम ऑर्डर देने से पहले निरीक्षण प्रोटोकॉल और नमूना योजना का अनुरोध कर सकते हैं।
पता लगाने की क्षमता।मॉडल कोड, उत्पादन बैच और परीक्षण रिकॉर्ड बनाए रखे जाते हैं ताकि यदि कोई फ़ील्ड समस्या सामने आती है, तो परियोजना में प्रत्येक एक्चुएटर को संदिग्ध मानने के बजाय प्रभावित आबादी को अलग किया जा सके। कैये के उत्पादन आधार और गुणवत्ता प्रणाली के बारे में अधिक जानकारी के लिए देखेंकंपनी प्रोफाइल और विनिर्माण अवलोकन.
नो-वायर एक्चुएटर एक मानक इकाई के रूप में उपलब्ध है, लेकिन मानक का मतलब निश्चित नहीं है। ओईएम और प्रोजेक्ट खरीदारों के लिए, निम्नलिखित आइटम आमतौर पर तकनीकी समीक्षा के बाद अनुकूलित किए जाते हैं:
पिन परिभाषा और अनुक्रम.पिन फ़ंक्शन और पिन ऑर्डर को आपके मीटर बोर्ड के साथ संरेखित किया जा सकता है।
कनेक्टर और आवास.प्लग प्रकार, ओरिएंटेशन और एक्चुएटर हाउसिंग को आपके मीटर संलग्नक और असेंबली फिक्स्चर से मेल खाने के लिए निर्दिष्ट किया जा सकता है।
कमी अनुपात.यदि आपके वाल्व का आकार DN15-DN25 से बाहर है, या सीटिंग टॉर्क असामान्य है, तो वैकल्पिक गियर अनुपात या मोटर टियर मानक 2400:1 या 3700:1 कॉन्फ़िगरेशन से अधिक उपयुक्त हो सकता है।
ब्रांडिंग और पैकेजिंग।वॉल्यूम ऑर्डर के लिए निजी-लेबल मार्किंग, न्यूट्रल पैकेजिंग और प्रोजेक्ट-विशिष्ट लेबलिंग उपलब्ध हैं।
विशिष्ट MOQ और लीड समय की पुष्टि कोटेशन पर की जाती है। ऑर्डर की मात्रा और घटक की उपलब्धता के आधार पर मानक डिलीवरी आमतौर पर पीओ और नमूना पुष्टि के 15-30 दिनों के बाद होती है।
इस एक्चुएटर पर "नो वायर" का क्या मतलब है?
यह नो-वायर पिन कनेक्शन को संदर्भित करता है: एक्चुएटर 2.0 मिमी 5-पिन इंटरफ़ेस के माध्यम से सीधे मीटर बेस और इलेक्ट्रॉनिक मॉड्यूल में प्लग करता है, जिसमें केबल वेल्डिंग की आवश्यकता नहीं होती है। यह असेंबली को सरल बनाता है और स्वचालित उत्पादन लाइनों का समर्थन करता है।
नो-वायर एक्चुएटर किस वॉटर मीटर कैलिबर के लिए उपयुक्त है?
इसे DN15-DN25 स्मार्ट वॉटर मीटर के लिए डिज़ाइन किया गया है। DN15 और DN20 मीटर के लिए 2400:1 कटौती और DN25 मीटर के लिए 3700:1 कटौती का उपयोग करें।
पिन परिभाषा क्या है?
मानक 2.0 मिमी 5-पिन परिभाषा है: I वाल्व ओपन कंट्रोल सिग्नल, II कॉमन टर्मिनल (COM), III वाल्व क्लोज कंट्रोल सिग्नल, IV DC पावर पॉजिटिव (+), V DC पावर नेगेटिव (-)। पिन फ़ंक्शन और अनुक्रम को अनुकूलित किया जा सकता है।
क्या पिन परिभाषा, केबल या ब्रांडिंग को अनुकूलित किया जा सकता है?
हाँ। तकनीकी समीक्षा के बाद वॉल्यूम ऑर्डर के लिए पिन फ़ंक्शन, पिन अनुक्रम, कनेक्टर प्रकार और निजी-लेबल मार्किंग निर्दिष्ट की जा सकती है।
नियमित ऑर्डर के लिए डिलीवरी का समय क्या है?
डिलीवरी का समय आम तौर पर 15-30 दिन होता है, और मॉडल अवधि और ऑर्डर मात्रा के आधार पर कम या अधिक हो सकता है।
