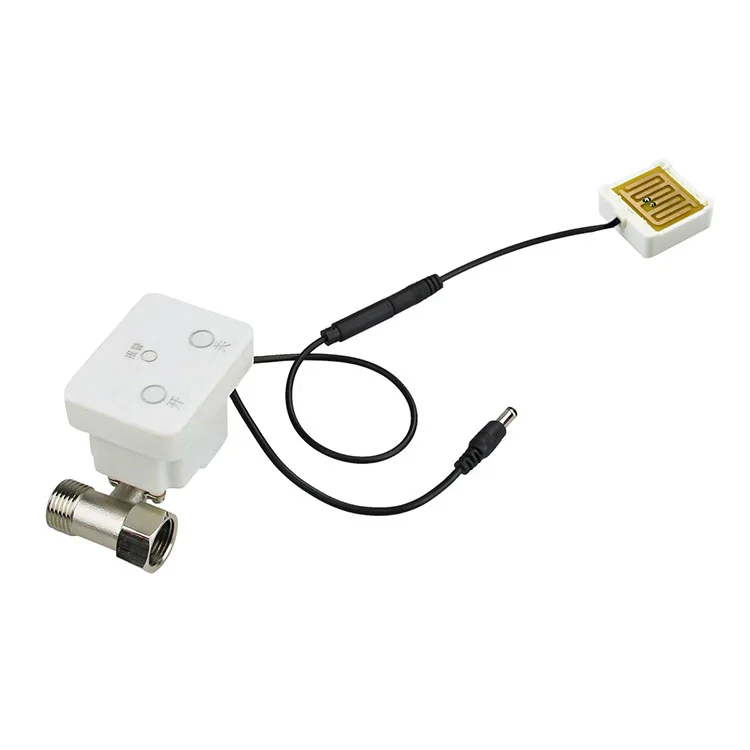

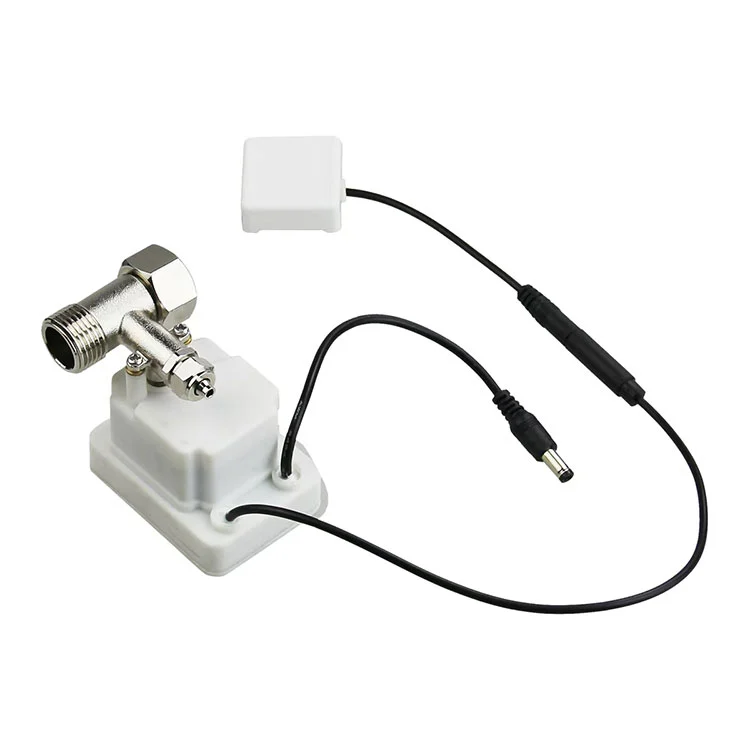

KY-KT-27 - स्मार्ट वॉटर मीटर और शुद्धिकरण प्रणालियों के लिए 24V वॉटर मीटर प्यूरीफिकेशन वाल्व एक्चुएटर।
≥1.8 एनएम आउटपुट टॉर्क · 2400:1 मशीनीकृत मेटल-गियर रिडक्शन · आईपी66 हाउसिंग · ≤10 एस वाल्व प्रतिक्रिया · ≤80 एमए ऑपरेटिंग करंट · 450 एमए लॉक-रोटर करंट।
इलेक्ट्रिक रिमोट कंट्रोल और मैनुअल आपातकालीन संचालन का समर्थन करता है। रिसाव अलार्म केबल स्वचालित वाल्व बंद होने और पानी के संपर्क पर लाल संकेतक को ट्रिगर करता है। DN15-DN20 वाल्व प्लेटफ़ॉर्म के लिए डिज़ाइन किया गया।
OEM अनुकूलन: वोल्टेज, केबल की लंबाई और कनेक्टर, नियंत्रण तर्क, टॉर्क टियर, ब्रांडिंग और पैकेजिंग। 500 पीसी से मानक MOQ; नमूना अनुमोदन के बाद लीड समय 15-25 कार्य दिवस।मिलान किए गए कोटेशन के लिए अपने वाल्व विनिर्देश भेजें।
यदि आप स्मार्ट वॉटर मीटर, शुद्धिकरण प्रणाली, या वॉल्यूम पर छोटे-बोर पाइपलाइन नियंत्रण के लिए वाल्व एक्चुएटर्स की सोर्सिंग कर रहे हैं, तो KY-KT-27 एक उद्देश्य के लिए बनाया गया है: आपके उत्पाद या प्रोजेक्ट पर रखरखाव का बोझ जोड़े बिना, कमांड पर, चक्र दर चक्र विश्वसनीय रूप से वाल्व को बंद करना और खोलना।
कैये ने स्मार्ट मीटरिंग के शुरुआती दौर से ही वार्षिक एक्चुएटर क्षमता के साथ वॉटर मीटर एक्चुएटर्स का निर्माण किया है10 मिलियन सेटऔर हार्डवेयर और नियंत्रण-वाल्व उत्पादन का 30 से अधिक वर्षों का अनुभव। केवाई-केटी-27 उस वॉल्यूम-सिद्ध प्लेटफ़ॉर्म का हिस्सा है - जिसे ओईएम एकीकरण, बैच स्थिरता और पूर्वानुमानित लीड समय के लिए इंजीनियर किया गया है।
यह कोई कैटलॉग प्लेसहोल्डर नहीं है. नीचे आपको वास्तविक कामकाजी पैरामीटर, माउंटिंग और वायरिंग तर्क, खरीद सीमाएं और तकनीकी प्रश्न मिलेंगे जो आपकी इंजीनियरिंग टीम किसी नमूने को मंजूरी देने से पहले पूछेगी।
अधिकांश स्मार्ट-मीटर वाल्व विफलताएँ इलेक्ट्रॉनिक्स से नहीं आती हैं। वे पुराने वाल्वों पर टॉर्क कम पड़ने, आर्द्र मीटर बक्सों में सीलिंग विफलता, या वायरिंग कॉन्फ़िगरेशन जो मीटर प्लेटफॉर्म से मेल नहीं खाते हैं, से आते हैं। केवाई-केटी-27 इन तीन विफलता बिंदुओं को सीधे संबोधित करता है।
2400:1 मेटल-गियर रिडक्शन के माध्यम से ≥1.8 एनएम पर रेटेड, एक्चुएटर का आकार डीएन15 और डीएन20 वॉटर-मीटर वाल्व के लिए है। धातु के गियर को मशीनीकृत किया जाता है, न कि सिंटर से, जो लंबी साइकिलिंग के दौरान टॉर्क आउटपुट को संरक्षित रखता है और रुकने की स्थिति में दांतों के टूटने का खतरा कम करता है।
मीटर बॉक्स नम होते हैं, कभी-कभी जलमग्न होते हैं, और संघनन के संपर्क में आते हैं। IP66 हाउसिंग ड्राइव ट्रेन और नियंत्रण इलेक्ट्रॉनिक्स की सुरक्षा करता है, जिससे एक्ट्यूएटर बाहरी गड्ढों, उपयोगिता अलमारियाँ और शुद्धिकरण उपकरण बाड़ों में कार्यशील रहता है।
जब वैकल्पिक जल-रिसाव अलार्म केबल पानी के संपर्क का पता लगाता है, तो एक्चुएटर स्वचालित रूप से वाल्व को बंद कर देता है और एक लाल संकेतक को सक्रिय करता है। यह एक हार्ड-वायर्ड सुरक्षा प्रतिक्रिया है जो अपस्ट्रीम मीटर इलेक्ट्रॉनिक्स से स्वतंत्र रूप से संचालित होती है, जिससे फर्मवेयर हस्तक्षेप पर निर्भरता कम हो जाती है।
स्थापना टीमों को बिजली लागू करने से पहले वाल्व को संचालित करने की आवश्यकता होती है, और रखरखाव कर्मचारियों को सेवा के दौरान वाल्व को खोलने या बंद करने के तरीके की आवश्यकता होती है। KY-KT-27 इलेक्ट्रिक रिमोट कंट्रोल के साथ-साथ मैनुअल आपातकालीन संचालन का समर्थन करता है, इसलिए वाल्व कभी भी फंसे नहीं होता है।
नीचे दी गई तालिका मानक KY-KT-27 कॉन्फ़िगरेशन को दर्शाती है। जहां आपका मीटर प्लेटफ़ॉर्म एक अलग वोल्टेज, टॉर्क कर्व या वायरिंग कन्वेंशन पर काम करता है, इन मापदंडों को ओईएम समीक्षा के दौरान अनुकूलित किया जा सकता है।
| पैरामीटर | मानक मान | खरीद नोट |
|---|---|---|
| नमूना | केवाई-केटी-27 | नमूना और डेटाशीट पर मॉडल कोड की पुष्टि करें |
| रेटेड वोल्टेज | 24 वी डीसी | ऑपरेटिंग रेंज 23-25 वी; मीटर पावर रेल के साथ संगतता की पुष्टि करें |
| ऑपरेटिंग करंट | ≤80 एमए | वाल्व यात्रा के दौरान पीक करंट के लिए बजट, न कि केवल स्टैंडबाय के लिए |
| लॉक्ड-रोटर करंट | 450 एमए | ड्राइवर और सुरक्षा सर्किट आकार के लिए उपयोगी |
| आउटपुट टॉर्क | ≥1.8 एनएम | रेटेड वोल्टेज पर मापा गया; वाल्व सीटिंग टॉर्क के विरुद्ध पुष्टि करें |
| कमी अनुपात | 2400:1 | DN15-DN20 वाल्व प्लेटफ़ॉर्म से मेल खाता है |
| वाल्व प्रतिक्रिया समय | ≤10 एस | रेटेड वोल्टेज पर ओपन-टू-क्लोज या क्लोज-टू-ओपन |
| वाटरप्रूफ रेटिंग | आईपी66 | आर्द्र, छींटे-प्रवण और बाहरी मीटर बाड़ों के लिए उपयुक्त |
| तारों | पावर केबल + लीकेज अलार्म केबल | केबल की लंबाई, कनेक्टर प्रकार और तार का रंग अनुकूलित किया जा सकता है |
यदि आपका एप्लिकेशन 3.6 वी, 5 वी, या 12 वी पर चलता है, या एक अलग टॉर्क टियर की आवश्यकता है, तो कैये की इंजीनियरिंग टीम वाल्व लोड की समीक्षा कर सकती है और एक मानक SKU को एक असंगत वाल्व प्लेटफ़ॉर्म में मजबूर करने के बजाय एक मिलान किए गए एक्चुएटर कॉन्फ़िगरेशन का प्रस्ताव कर सकती है।
ओईएम खरीदारों के लिए, एक्चुएटर केवल उतना ही अच्छा है जितना मीटर हाउसिंग, वाल्व स्टेम और कंट्रोल बोर्ड के साथ फिट होता है। केवाई-केटी-27 अंतरिक्ष-बाधित स्मार्ट-मीटर बाड़ों के लिए एक कॉम्पैक्ट, एकीकृत रूपरेखा का उपयोग करता है, एक वायरिंग योजना के साथ जो रिसाव-पहचान सर्किट से बिजली को अलग करती है।
बिजली के तार.एक्चुएटर एक समर्पित केबल के माध्यम से संचालित होता है। ड्राइव सर्किट का आकार 450 एमए के लॉक-रोटर करंट के लिए होना चाहिए, भले ही सामान्य ऑपरेटिंग करंट ≤80 एमए हो, क्योंकि वाल्व सीटिंग थोड़े समय के लिए उच्च करंट की मांग कर सकती है। यदि एक्चुएटर फ़ील्ड-रिप्लेसेबल है तो मीटर बोर्ड पर रिवर्स-पोलरिटी सुरक्षा की सिफारिश की जाती है।
रिसाव अलार्म वायरिंग.लीकेज केबल एक अलग इनपुट है। जब सेंसिंग केबल पानी के संपर्क का पता लगाता है, तो एक्चुएटर वाल्व बंद कर देता है और लाल अलार्म संकेतक चालू कर देता है। इस सर्किट को एक सुरक्षा इनपुट के रूप में माना जाना चाहिए, न कि मीटरिंग सिग्नल के रूप में, और संचार मॉड्यूल से स्वतंत्र रहना चाहिए ताकि संचार विफलता रिसाव-ट्रिगर बंद को अक्षम न करे।
माउंटिंग इंटरफ़ेस.एक्चुएटर को DN15-DN20 स्मार्ट-मीटर वाल्व बॉडी पर उपयोग किए जाने वाले वाल्व स्टेम और माउंटिंग पैटर्न के आसपास डिज़ाइन किया गया है। वॉल्यूम रिलीज से पहले, खरीदारों को मीटर हाउसिंग के अंदर स्टेम स्क्वायर, माउंटिंग होल स्पेसिंग और एक्चुएटर ओरिएंटेशन की पुष्टि करनी चाहिए। कैये उत्पादन ऑर्डर देने से पहले मैकेनिकल फिट-चेक के लिए एक नमूना प्रदान कर सकता है।
यदि आप मीटर हाउसिंग या संपूर्ण वाल्व असेंबली का सोर्सिंग भी कर रहे हैं, तो एक्चुएटर की एक साथ समीक्षा की जा सकती हैजल मीटर खोलऔर असेंबली में इंटरफ़ेस बेमेल को कम करने के लिए वाल्व बॉडी।
एक्चुएटर को छोटे-बोर वाल्व नियंत्रण के लिए तैनात किया गया है जहां इलेक्ट्रिक रिमोट ऑपरेशन और फेल-सेफ क्लोजर हाई-स्पीड एक्चुएशन से अधिक मायने रखता है। विशिष्ट वॉल्यूम अनुप्रयोगों में शामिल हैं:
अपार्टमेंट इमारतों और उपयोगिता-प्रबंधित आवासीय खातों में बिलिंग नियंत्रण, बकाया प्रबंधन और रिसाव प्रतिक्रिया के लिए रिमोट ओपन/क्लोज।
रिसाव का पता लगाने पर स्वचालित शट-ऑफ, टैंक-स्तर नियंत्रण, और उपयोग के बिंदु और वाणिज्यिक शुद्धिकरण उपकरण में फ़िल्टर-चक्र वाल्व संचालन।
पुराने समुदाय के नवीकरण, परिसर जल प्रबंधन और औद्योगिक पार्क उप-मीटरिंग में बैच स्थापना जहां एक्चुएटर्स चार या पांच अंकों की मात्रा में खरीदे जाते हैं।
जल-मीटर निर्माताओं और वाल्व स्वचालन दुकानों को एक्चुएटर की आपूर्ति जो उपयोगिता के लिए शिपिंग से पहले एक्चुएटर को अपने मीटर या वाल्व उत्पाद में एकीकृत करती है।
क्योंकि एक्चुएटर कैये के व्यापक जल-मीटर घटक प्लेटफ़ॉर्म का हिस्सा है, कई घटकों की सोर्सिंग करने वाले खरीदार योग्यता और लॉजिस्टिक्स को समेकित कर सकते हैं। यदि आपके प्रोजेक्ट को मीटर स्तर पर वायरलेस संचार की भी आवश्यकता है, तो एक्चुएटर को कैये के साथ काम करने के लिए डिज़ाइन किया गया हैवायरलेस जल मीटरप्लेटफ़ॉर्म, जहां वाल्व नियंत्रण और रिमोट डेटा ट्रांसमिशन को दो अलग-अलग योग्य भागों के बजाय एक प्रणाली के रूप में माना जाता है।

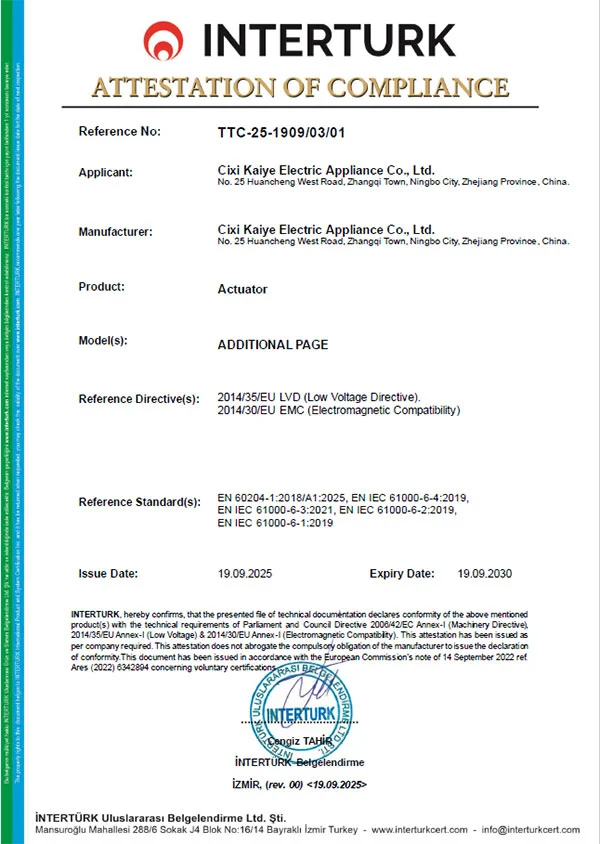

बी2बी खरीदारों के लिए, "निर्माता" का मतलब प्रक्रिया नियंत्रण होना चाहिए, न कि केवल एक कैटलॉग वाली ट्रेडिंग कंपनी। कैये एक ISO 9001 गुणवत्ता प्रणाली संचालित करता है, एक्चुएटर असेंबलियों के लिए स्वचालित उत्पादन चलाता है, और दो दशकों से अधिक समय से जल-मीटर एक्चुएटर्स का उत्पादन कर रहा है। KY-KT-27 उस उत्पादन आधार से तीन ठोस तरीकों से लाभान्वित होता है:
बैच संगति.धातु गियर को नियंत्रित आयामों के अनुसार मशीनीकृत किया जाता है। स्वचालित असेंबली गियर जाल, टॉर्क आउटपुट और प्रतिक्रिया समय में यूनिट-टू-यूनिट भिन्नता को कम कर देती है - जब आप एक उपयोगिता परियोजना में हजारों एक्चुएटर्स स्थापित कर रहे हों तो यह महत्वपूर्ण है।
आगामी निरीक्षण और अंतिम परीक्षण।मानक उत्पादन में वर्तमान ड्रॉ, प्रतिक्रिया समय और वाल्व यात्रा के लिए कार्यात्मक जांच शामिल है। खरीदार वॉल्यूम ऑर्डर देने से पहले निरीक्षण प्रोटोकॉल और नमूना योजना का अनुरोध कर सकते हैं।
पता लगाने की क्षमता।मॉडल कोड, उत्पादन बैच और परीक्षण रिकॉर्ड बनाए रखे जाते हैं ताकि यदि कोई फ़ील्ड समस्या सामने आती है, तो परियोजना में प्रत्येक एक्चुएटर को संदिग्ध मानने के बजाय प्रभावित आबादी को अलग किया जा सके। कैये के उत्पादन आधार और गुणवत्ता प्रणाली के बारे में अधिक जानकारी के लिए देखेंकंपनी प्रोफाइल और विनिर्माण अवलोकन.
KY-KT-27 एक मानक इकाई के रूप में उपलब्ध है, लेकिन मानक का मतलब निश्चित नहीं है। ओईएम और प्रोजेक्ट खरीदारों के लिए, निम्नलिखित आइटम आमतौर पर तकनीकी समीक्षा के बाद अनुकूलित किए जाते हैं:
वोल्टेज और ड्राइव तर्क.यदि आपका मीटर बोर्ड 24 वी के बजाय 3.6 वी, 5 वी, या 12 वी की आपूर्ति करता है, तो एक्चुएटर ड्राइव की समीक्षा और मिलान किया जा सकता है। नियंत्रण सिग्नल ध्रुवीयता और खुले/बंद तर्क को भी आपके बोर्ड के साथ संरेखित किया जा सकता है।
केबल और कनेक्टर.आपके मीटर हाउसिंग और असेंबली फिक्स्चर से मेल खाने के लिए केबल की लंबाई, वायर गेज, रंग कोड और कनेक्टर प्रकार निर्दिष्ट किया जा सकता है।
टॉर्क और गियर अनुपात.उच्च सीटिंग टॉर्क या भिन्न स्टेम ज्यामिति वाले वाल्वों के लिए, एक वैकल्पिक गियर अनुपात या मोटर टियर मानक 2400:1 कॉन्फ़िगरेशन से अधिक उपयुक्त हो सकता है।
ब्रांडिंग और पैकेजिंग।वॉल्यूम ऑर्डर के लिए निजी-लेबल मार्किंग, न्यूट्रल पैकेजिंग और प्रोजेक्ट-विशिष्ट लेबलिंग उपलब्ध हैं।
मानक विन्यास के लिए विशिष्ट MOQ 500 टुकड़ों से शुरू होता है; अनुकूलित वोल्टेज, केबल, या ब्रांडिंग के लिए उच्च MOQ और नमूना अनुमोदन चरण की आवश्यकता हो सकती है। ऑर्डर की मात्रा और घटक की उपलब्धता के आधार पर, मानक इकाइयों के लिए लीड समय आमतौर पर पीओ और नमूना पुष्टि के बाद 15-25 कार्य दिवस होता है। अंतिम MOQ और लीड समय की पुष्टि कोटेशन पर की जाती है।
न्यूनतम ऑर्डर मात्रा क्या है?
मानक विन्यास 500 टुकड़ों से शुरू होता है। अनुकूलित वोल्टेज, केबल, कनेक्टर या ब्रांडिंग के लिए उच्च MOQ और नमूना अनुमोदन चरण की आवश्यकता हो सकती है।
क्या एक्चुएटर को 3.6V, 5V, या 12V के लिए अनुकूलित किया जा सकता है?
हाँ। मानक इकाई 24V DC है, लेकिन तकनीकी मूल्यांकन के बाद ड्राइव की समीक्षा की जा सकती है और 3.6V, 5V, या 12V सिस्टम से मिलान किया जा सकता है।
लीड टाइम क्या है?
ऑर्डर की मात्रा और घटक की उपलब्धता के आधार पर, पीओ और नमूना पुष्टि के बाद मानक इकाइयाँ आम तौर पर 15-25 कार्य दिवसों की होती हैं।
क्या पानी का रिसाव होने पर यह स्वचालित रूप से वाल्व बंद कर देता है?
हां, जब लीकेज अलार्म केबल पानी के संपर्क का पता लगाता है, तो एक्चुएटर वाल्व को बंद कर देता है और एक लाल अलार्म संकेतक को सक्रिय कर देता है।
