जल मीटर वाल्व एक्चुएटर नियंत्रक

तकनीकी निर्देश

वॉटर मीटर वाल्व एक्चुएटर कंट्रोलर में निम्न प्रकार के मानकीकृत तकनीकी मापदंडों के साथ स्थिर विद्युत प्रदर्शन और विश्वसनीय एक्चुएशन आउटपुट की सुविधा है

तारों का क्रम और परिभाषा

वॉटर मीटर वाल्व एक्चुएटर कंट्रोलर आसान इंस्टॉलेशन और कमीशनिंग के लिए स्पष्ट सिग्नल परिभाषा के साथ 5 पिन वायरिंग कॉन्फ़िगरेशन का उपयोग करता है:

1. सफेद तार:शीर्ष स्विच सिग्नल (वाल्व खुला)

2. नीला तार:सिग्नल के लिए सामान्य टर्मिनल

3. पीला तार:शीर्ष स्विच सिग्नल (वाल्व बंद)

4. लाल तार:शीर्ष स्थान टर्मिनल

5. काला तार:उच्च/निम्न स्तर का टर्मिनल

टिप्पणी:ग्राहक इंस्टॉलेशन ओरिएंटेशन और एप्लिकेशन परिदृश्यों में अंतर के कारण वाल्व खुलने/बंद होने की स्थिति उलट सकती है। वास्तविक स्थापना और परिचालन स्थितियों के आधार पर ग्राहकों द्वारा अंतिम खुले/बंद तर्क की पुष्टि की जाएगी।

स्थिर पैरामीटर प्रदर्शन और मानकीकृत वायरिंग डिज़ाइन के साथ, वॉटर मीटर वाल्व एक्चुएटर नियंत्रक आवासीय और वाणिज्यिक मीटरिंग सिस्टम में वॉटर मीटर वाल्व एक्चुएटर के लिए विश्वसनीय नियंत्रण प्रदान करता है।

यह वॉटर मीटर वाल्व एक्चुएटर कंट्रोलर किस वॉटर मीटर व्यास के साथ संगत है?

इसे विशेष रूप से DN15 और DN20 जल मीटरों के लिए डिज़ाइन किया गया है, इन मानक कैलिबर की मीटरिंग और नियंत्रण आवश्यकताओं से मेल खाने के लिए 1500:1 के निश्चित मीटरिंग अनुपात के साथ।

वास्तविक उपयोग के लिए 0 (IP0) की वॉटरप्रूफ रेटिंग का क्या मतलब है?

IP0 इंगित करता है कि एक्चुएटर के पास कोई विशेष जलरोधक या धूलरोधी सुरक्षा नहीं है। यह केवल इनडोर, शुष्क और गैर-विसर्जन वातावरण में स्थापना के लिए उपयुक्त है; सीधे पानी के संपर्क, बारिश या उच्च आर्द्रता वाली खुली हवा से बचें।

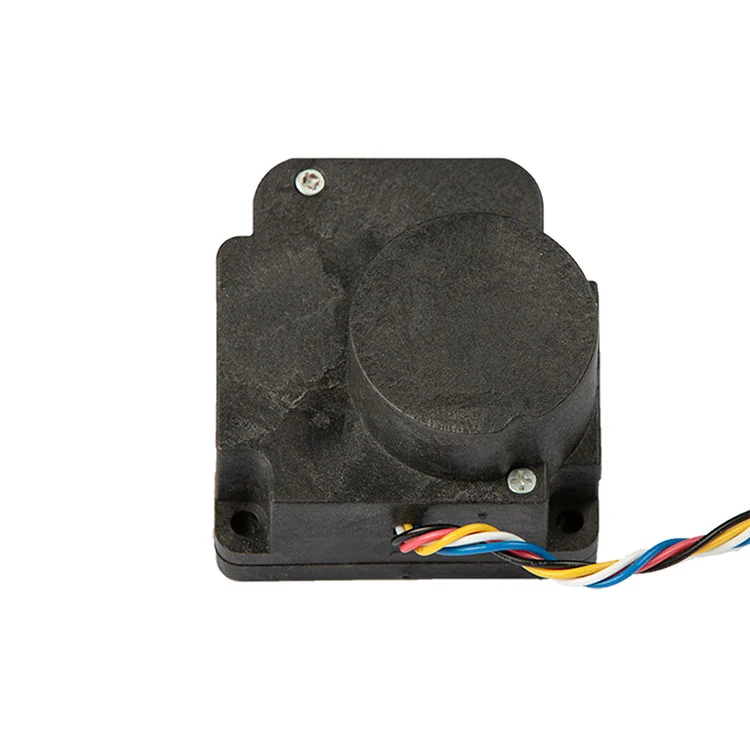

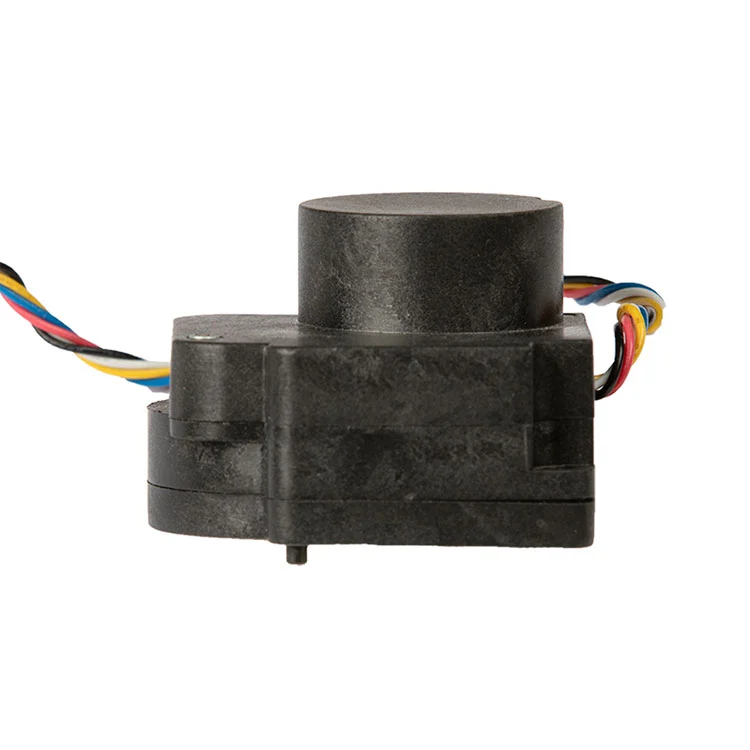

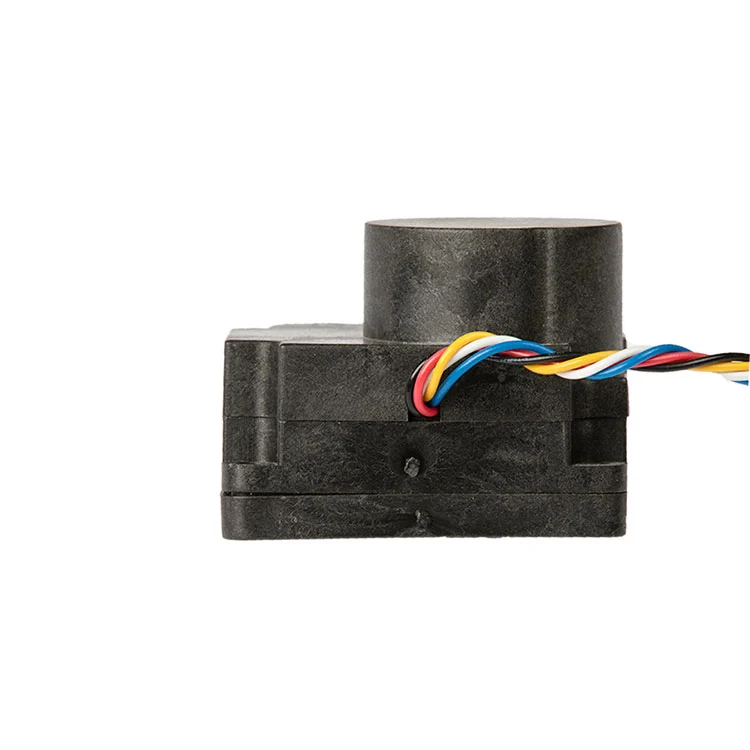

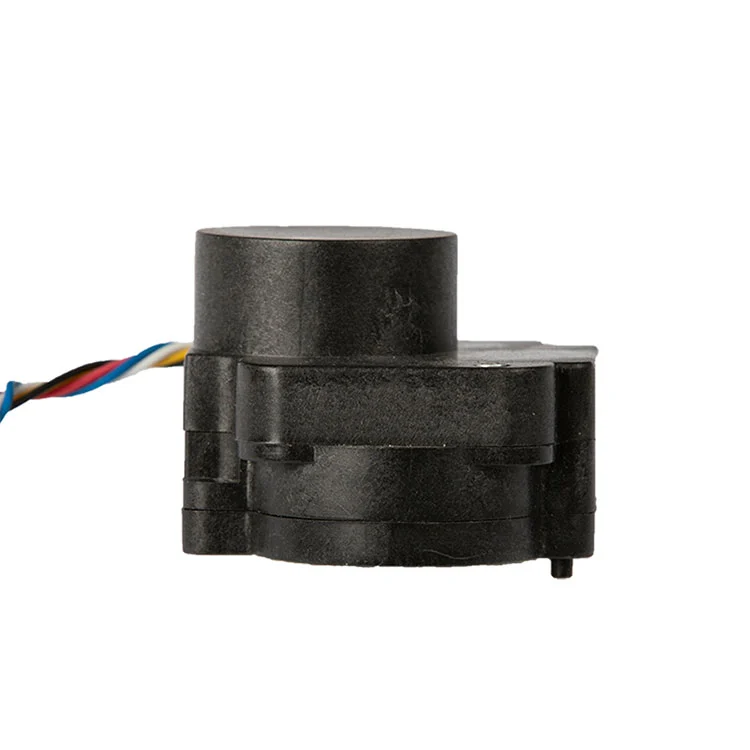

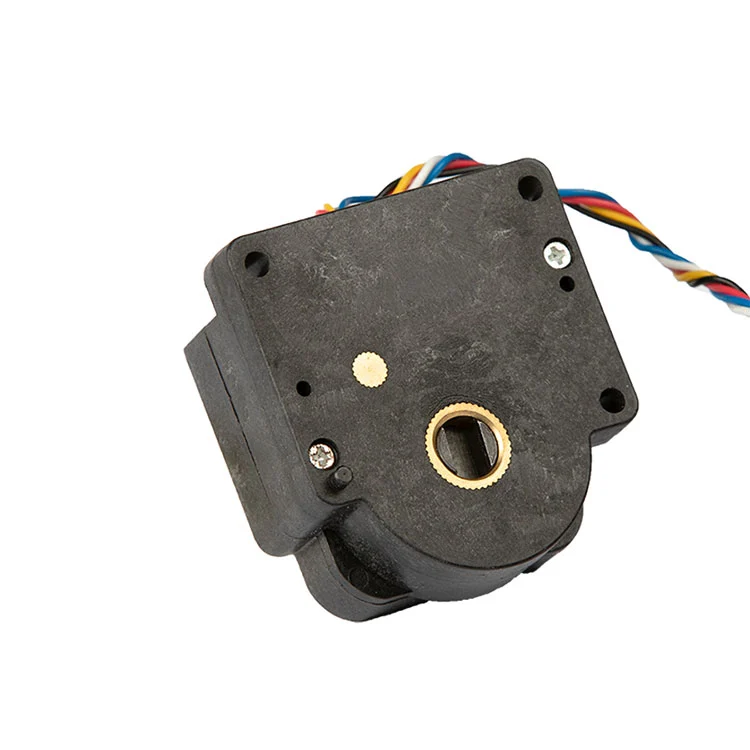

उत्पाद चित्रण
